Крышка (5) — HITACHI ZX270-3-HCMC

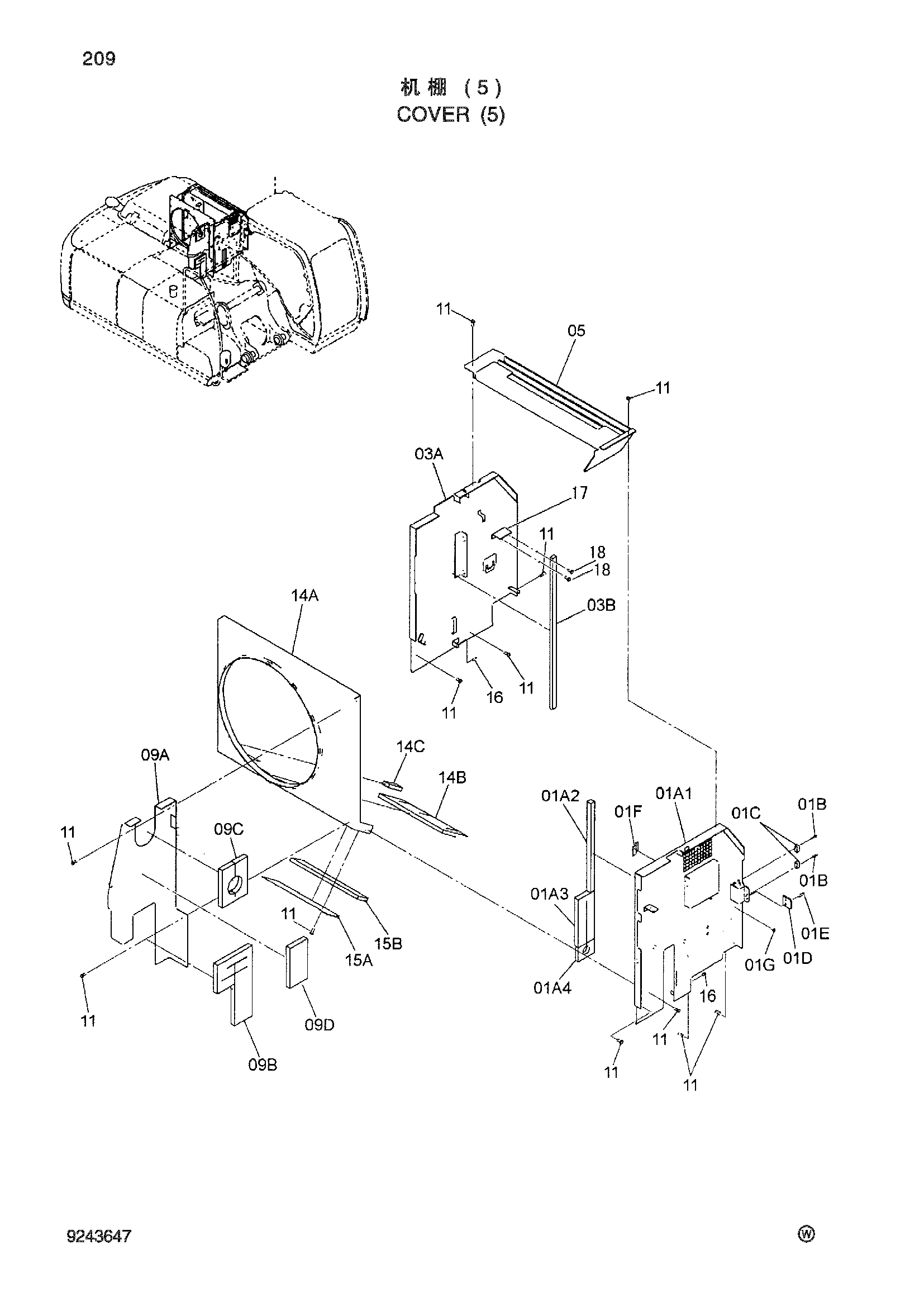

Заводская схема «Крышка (5)» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9252214 | Крышка | 1 |
| 01A | 8099325 | Крышка | 1 |
| 01A1 | 6023791 | Крышка | 1 |
| 01A2 | 4627987 | Резиновая прокладка | 1 |
| 01A3 | 4639286 | Резиновая прокладка | 1 |
| 01A4 | 4655282 | Резиновая прокладка | 1 |
| 01B | J260635 | Болт с шайбой | 4 |
| 01C | 4652573 | Ограничитель | 2 |
| 01D | 4638905 | Ограничитель | 1 |
| 01E | J281030 | Болт с шайбой | 2 |
| 01F | 9765335 | Ограничитель | 1 |
| 01G | J260816 | Болт с шайбой | 2 |
| 03 | 8101223 | Крышка | 1 |
| 03A | 6023872 | Крышка | 1 |
| 03B | 4639287 | Резиновая прокладка | 1 |
| 05 | 7048679 | Крышка | 1 |
| 09 | 8100379 | Крышка | 1 |
| 09A | 7048765 | Крышка | 1 |
| 09B | 4627474 | Резиновая прокладка | 1 |
| 09C | 4639285 | Резиновая прокладка | 1 |
| 09D | 4661185 | Резиновая прокладка | 1 |
| 11 | J271030 | Болт с шайбой | 22 |
| 14 | 8102307 | Крышка | 1 |
| 14A | 6023975 | Крышка | 1 |
| 14B | 4640540 | Резиновая прокладка | 1 |
| 14C | 4451610 | Резиновая прокладка | 1 |
| 15 | 8101595 | Крышка | 1 |
| 15A | 4639718 | Крышка | 1 |
| 15B | 4640579 | Резиновая прокладка | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 17 | 9769120 | Кронштейн | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
