Топливный бак — HITACHI ZX270-3-HCMC

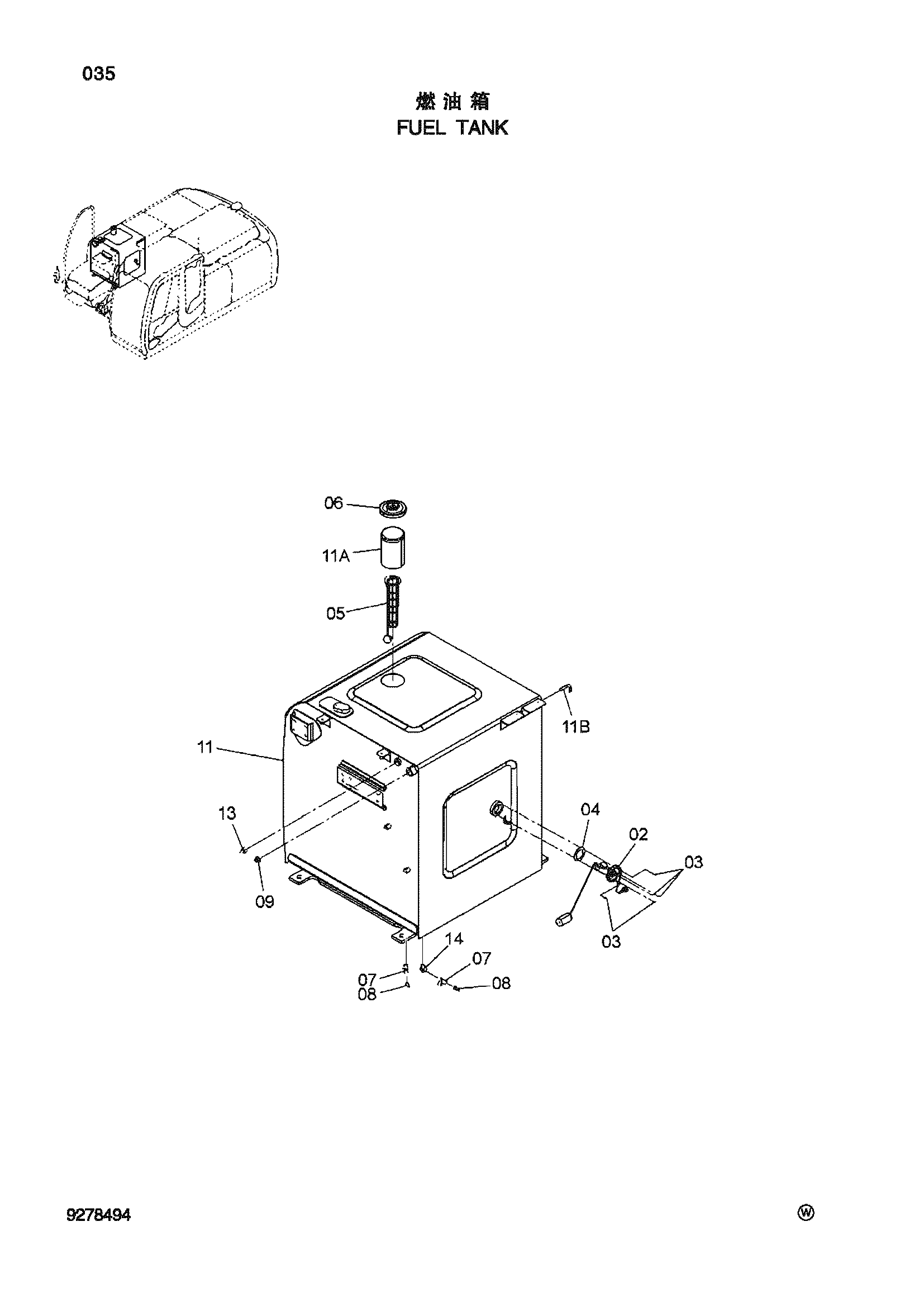

Заводская схема «Топливный бак» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9278494 | Топливный бак | 1 | |
| 02 | 4257128 | Поплавок | 1 |
| 03 | J450510 | Винт с шайбой | 5 |
| 04 | 4269607 | Манжета | 1 |
| 05 | 4353560 | Сетчатый фильтр | 1 |
| 05A | 4372619 | Сетчатый фильтр | 1 |
| 05B | 4372620 | Поплавок | 1 |
| 06 | 4361638 | Колпачок | 1 |
| 06A | 4168820 | Манжета резиновый | 1 |
| 07 | 4478378 | Шаровой клапан | 2 |
| 08 | 4449362 | Адаптер | 2 |
| 09 | 94-2014 | Пробка | 1 |
| 11 | 5011468 | Топливный бак | 1 |
| 11A | 4121497 | Трубка | 1 |
| 11B | 4602410 | Трубка | 1 |
| 13 | 4655968 | Пробка | 1 |
| 14 | 94-0630 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
