Трубопроводы пилотный (C) — HITACHI ZX270-3-HCMC

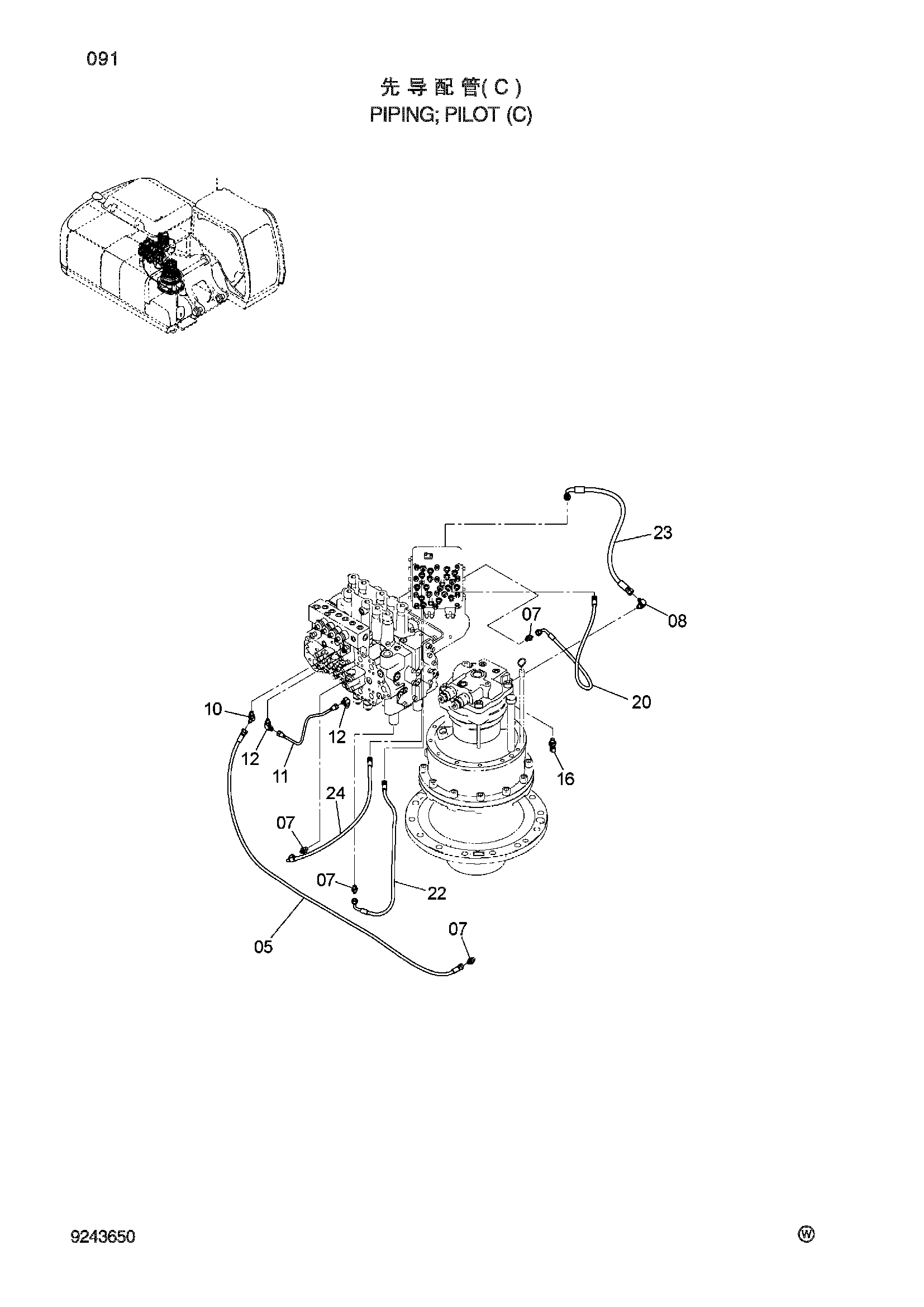

Заводская схема «Трубопроводы пилотный (C)» для HITACHI ZX270-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4471645 | Пластиковый шланг | 1 |
| 07 | A852122 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852222 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4625320 | Трубка | 1 |
| 12 | 4293950 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4436535 | Датчик давления | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4648912 | Шланг | 1 |
| 22 | 4630952 | Шланг | 1 |
| 23 | 4652299 | Шланг | 1 |
| 24 | 4427111 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
