Машина отопитель — HITACHI ZX270-3

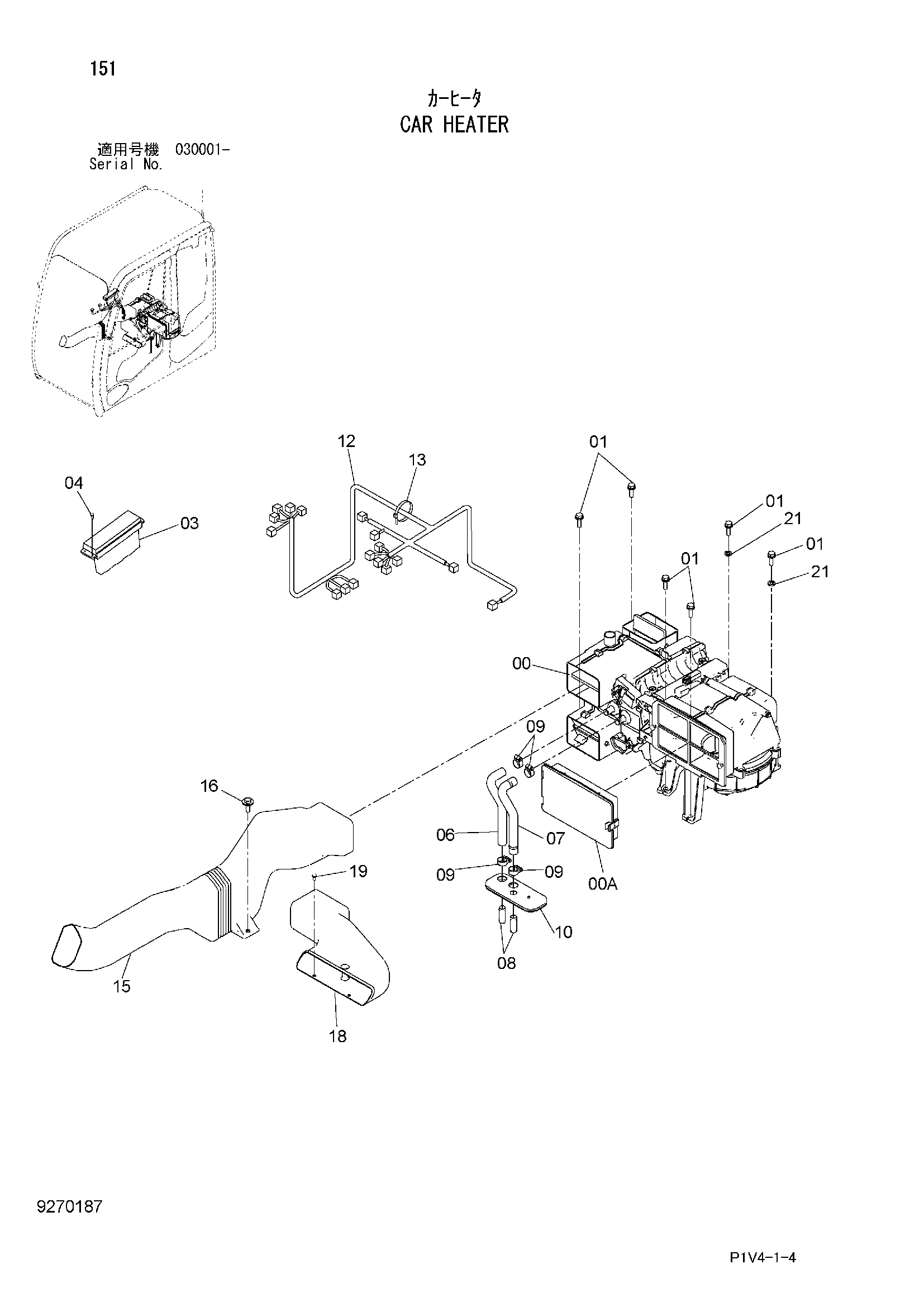

Заводская схема «Машина отопитель» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653749 | Отопитель | 1 |
| 00A | 4643580 | Фильтр | 1 |
| 01 | J271035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4450708 замена: 4692240 | Контроллер | 1 |
| 03 | 4692240 | Контроллер | 1 |
| 04 | J460516 | Винт с шайбой | 4 |
| 06 | 4430872 | Водяной шланг | 1 |
| 07 | 4430873 | Водяной шланг | 1 |
| 08 | 4347396 | Соединение трубка | 2 |
| 09 | 4514699 | Хомут шланга | 4 |
| 10 | 2052064 | Резиновая втулка | 1 |
| 12 | 1032763 | Жгут проводов | 1 |
| 13 | 4475769 | Зажим | 1 |
| 15 | 4636094 | Воздуховод | 1 |
| 16 | J281035 | Болт с шайбой | 1 |
| 16A | J901035 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 4636096 | Воздуховод | 1 |
| 19 | J460616 | Винт с шайбой | 2 |
| 21 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
