Вспомогательный трубопроводы (стрела) — HITACHI ZX270-3

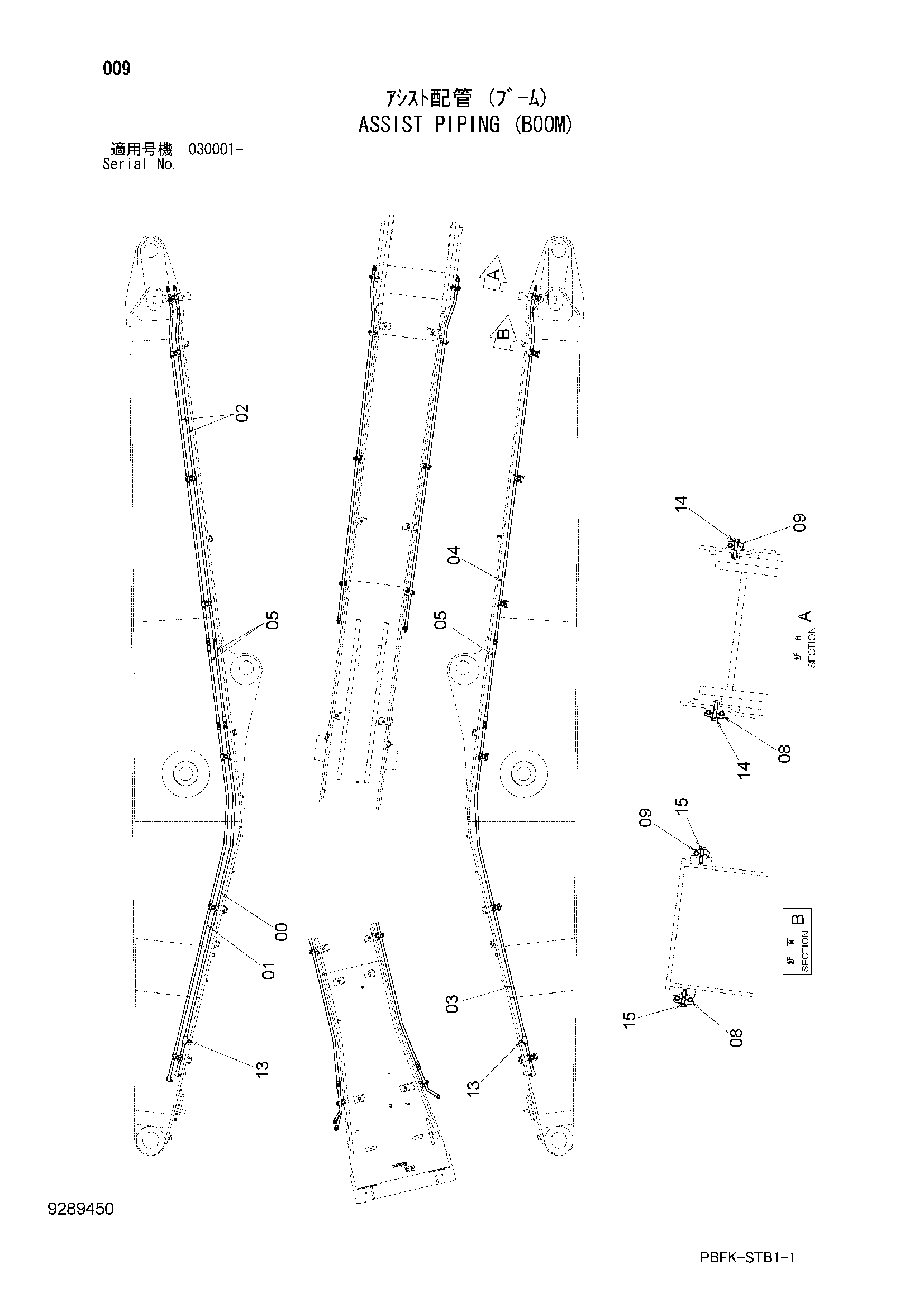

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113062 | Трубка | 1 |
| 01 | 8113063 | Трубка | 1 |
| 02 | 8113064 | Трубка | 2 |
| 03 | 8113065 | Трубка | 1 |
| 04 | 8113066 | Трубка | 1 |
| 05 | 4247581 | Шланг | 3 |
| 08 | 4189858 | Хомут трубки | 7 |
| 09 | 4190124 | Хомут трубки | 7 |
| 13 | 94-2023 | Пробка | 2 |
| 14 | J271265 | Болт с шайбой | 2 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271250 | Болт с шайбой | 12 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
