Напорные трубопроводы — HITACHI ZX270-3

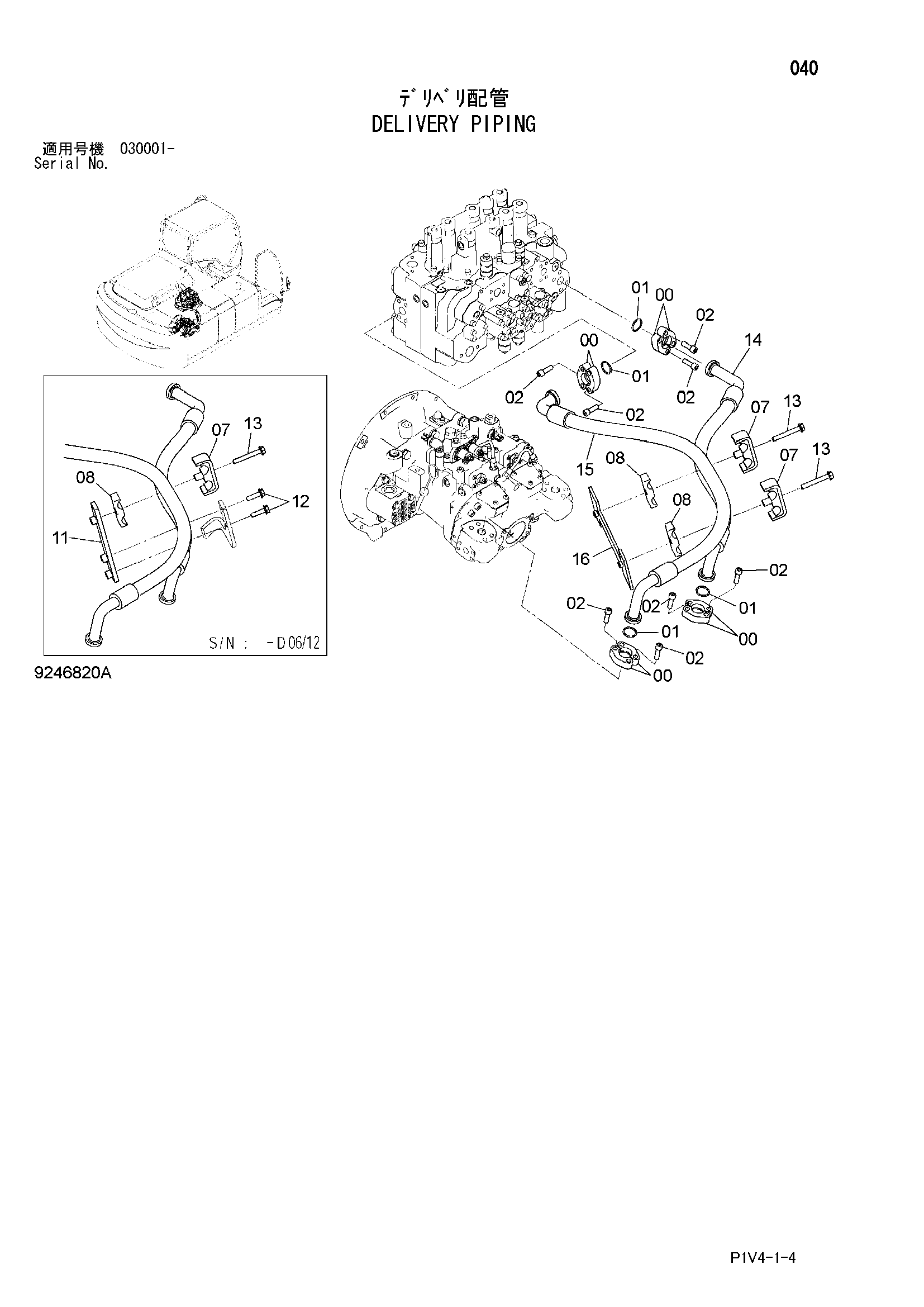

Заводская схема «Напорные трубопроводы» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781240 | Болт с внутренним шестигранником | 16 |
| 07 | 8065749 | Хомут | 1 |
| 07 | 8065749 | Хомут | 2 |
| 08 | 3075326 | Резиновая прокладка | 1 |
| 08 | 3075326 | Резиновая прокладка | 2 |
| 11 | 9764110 | Кронштейн | 1 |
| 12 | J271245 | Болт с шайбой | 2 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271290 | Болт с шайбой | 1 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 13 | J271285 | Болт с шайбой | 2 |
| 13A | J901285 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4656793 | Шланг | 1 |
| 15 | 4656794 | Шланг | 1 |
| 16 | 9768727 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
