Механизм натяжения — HITACHI ZX270-3

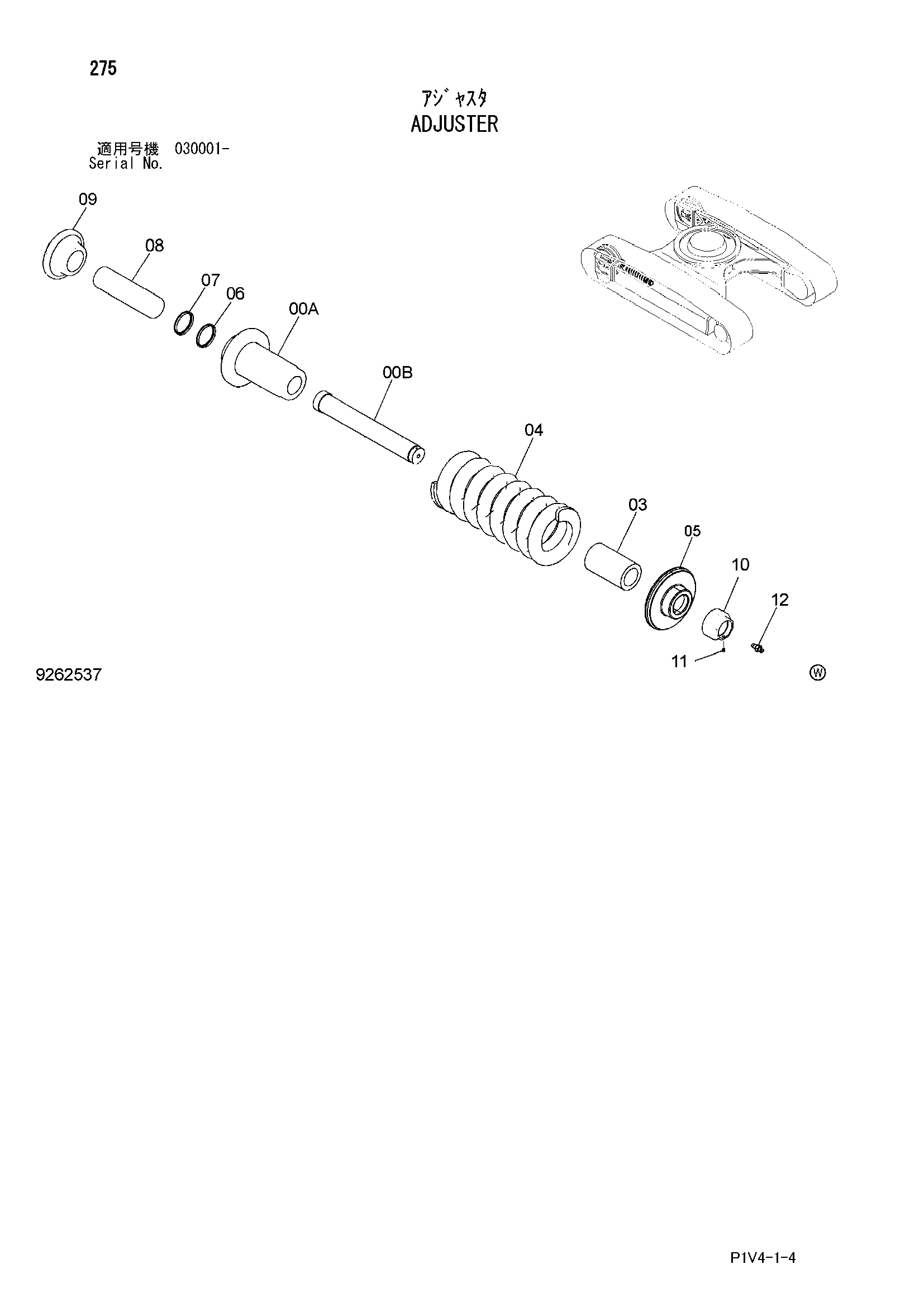

Заводская схема «Механизм натяжения» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243618 | Механизм натяжения в сборе | 2 | |
| 00 | 9243657 | Гидроцилиндр. в сборе | 1 |
| 00A | 2051759 | Гидроцилиндр | 1 |
| 00B | 3103264 | Шток | 1 |
| 03 | 4625961 | Проставка | 1 |
| 04 | 3098287 | Пружина | 1 |
| 05 | 3103191 | Шайба | 1 |
| 06 | 4625912 | U-образная манжета | 1 |
| 07 | 4625911 | Пылезащитное уплотнение | 1 |
| 08 | 3103242 | Шток поршня | 1 |
| 09 | 3103254 | Держатель | 1 |
| 10 | 3103252 | Гайка | 1 |
| 11 | 4248106 | Пробка | 1 |
| 12 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
