Пилотные гидролинии (2P-BOOM)(2)(с поток производительность селектор) — HITACHI ZX270-3

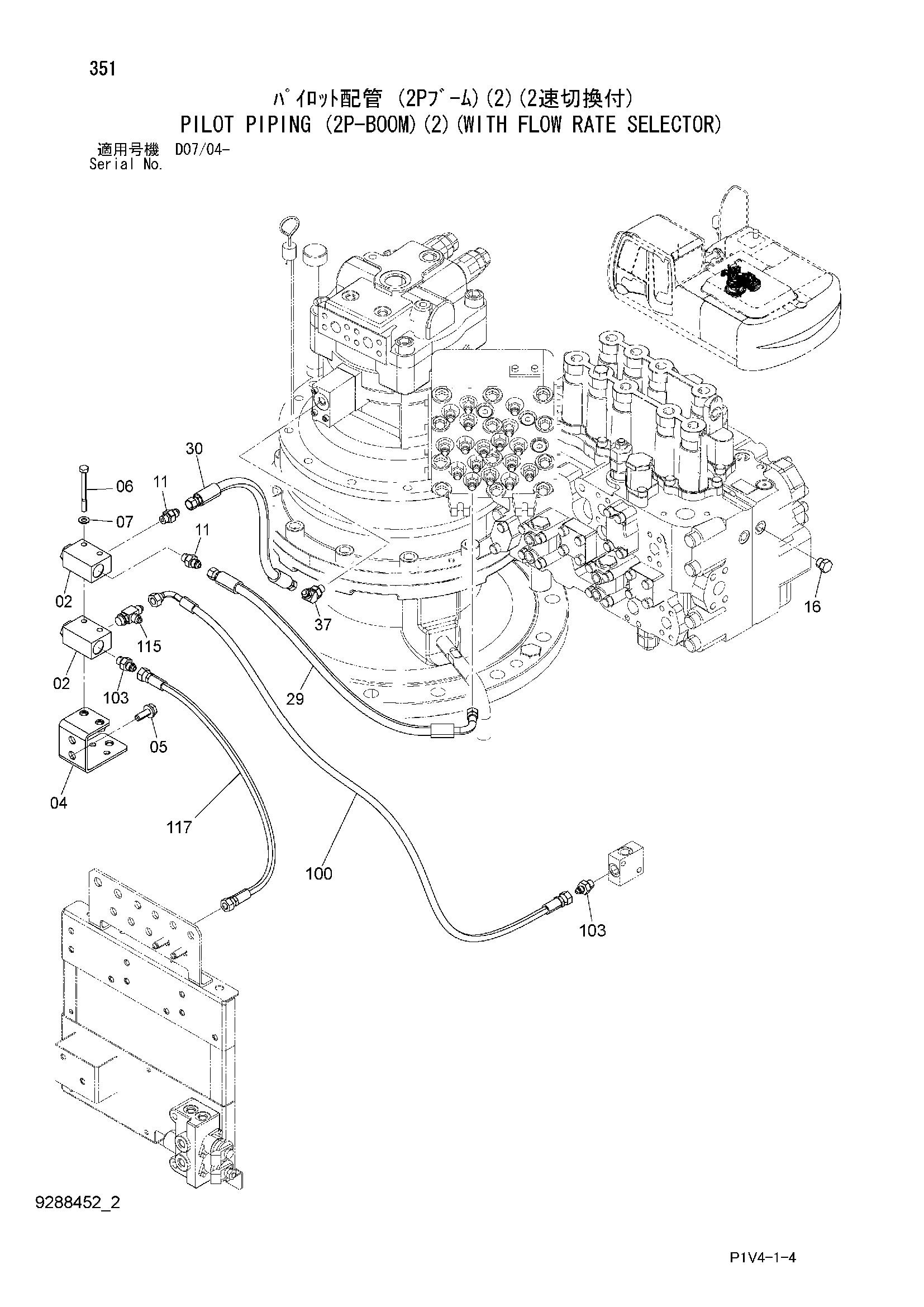

Заводская схема «Пилотные гидролинии (2P-BOOM)(2)(с поток производительность селектор)» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4203447 | Челночный клапан | 2 |
| 04 | 8102803 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J900880 | Болт | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 11 | A852123 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4648478 | Шланг | 1 |
| 30 | 4650558 | Шланг | 1 |
| 37 | A852223 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4313253 | Шланг | 1 |
| 103 | A852122 | Адаптер | 2 |
| 103A | 957366 | Уплотнительное кольцо | 1 |
| 115 | A852422 | Тройник | 1 |
| 115A | 957366 | Уплотнительное кольцо | 1 |
| 117 | 4437282 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
