Гидромолот, гидроножницы трубопроводы (3)(основной) — HITACHI ZX270-3

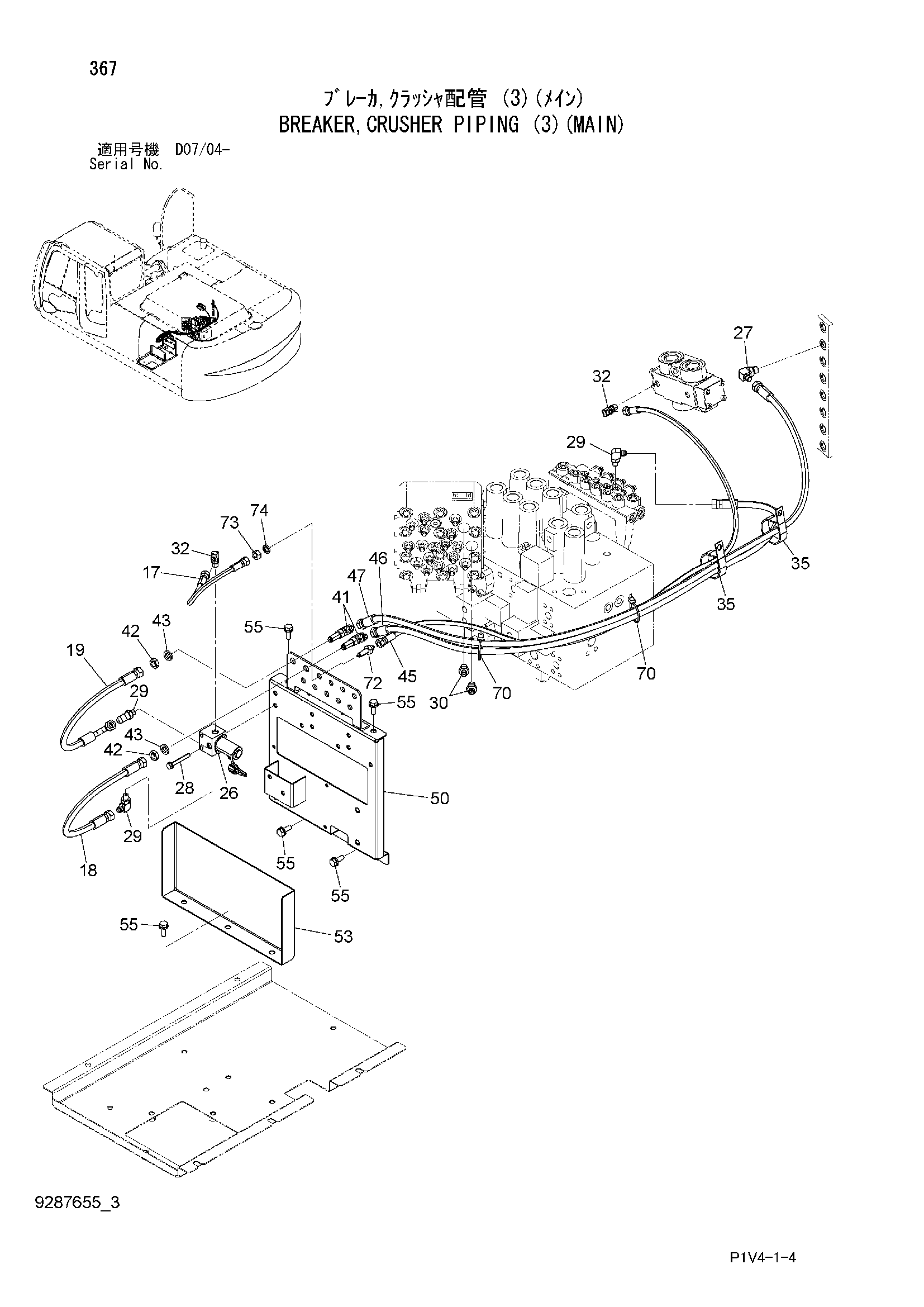

Заводская схема «Гидромолот, гидроножницы трубопроводы (3)(основной)» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4678896 | Шланг | 1 |
| 18 | 4678895 | Шланг | 1 |
| 19 | 4678894 | Шланг | 1 |
| 26 | 4261289 | Электромагнитный клапан | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | J260865 | Болт с шайбой | 2 |
| 28A | J900865 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | A852323 | Угловой штуцер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4193816 | Зажим | 2 |
| 41 | 4285863 | Угловой штуцер | 2 |
| 42 | 4202531 | Гайка | 2 |
| 43 | A590914 | Пружинная шайба | 2 |
| 45 | 4681556 | Шланг | 1 |
| 46 | 4681558 | Шланг | 1 |
| 47 | 4670735 | Шланг | 1 |
| 50 | 7053797 | Кронштейн | 1 |
| 53 | 4645331 | Крышка | 1 |
| 55 | J271030 | Болт с шайбой | 7 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 70 | 4055312 | Ленточный зажим | 2 |
| 72 | 4248117 | Адаптер | 1 |
| 73 | 4209198 | Гайка | 1 |
| 74 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
