Гидромолот, гидроножницы трубопроводы (1)(основной) — HITACHI ZX270-3

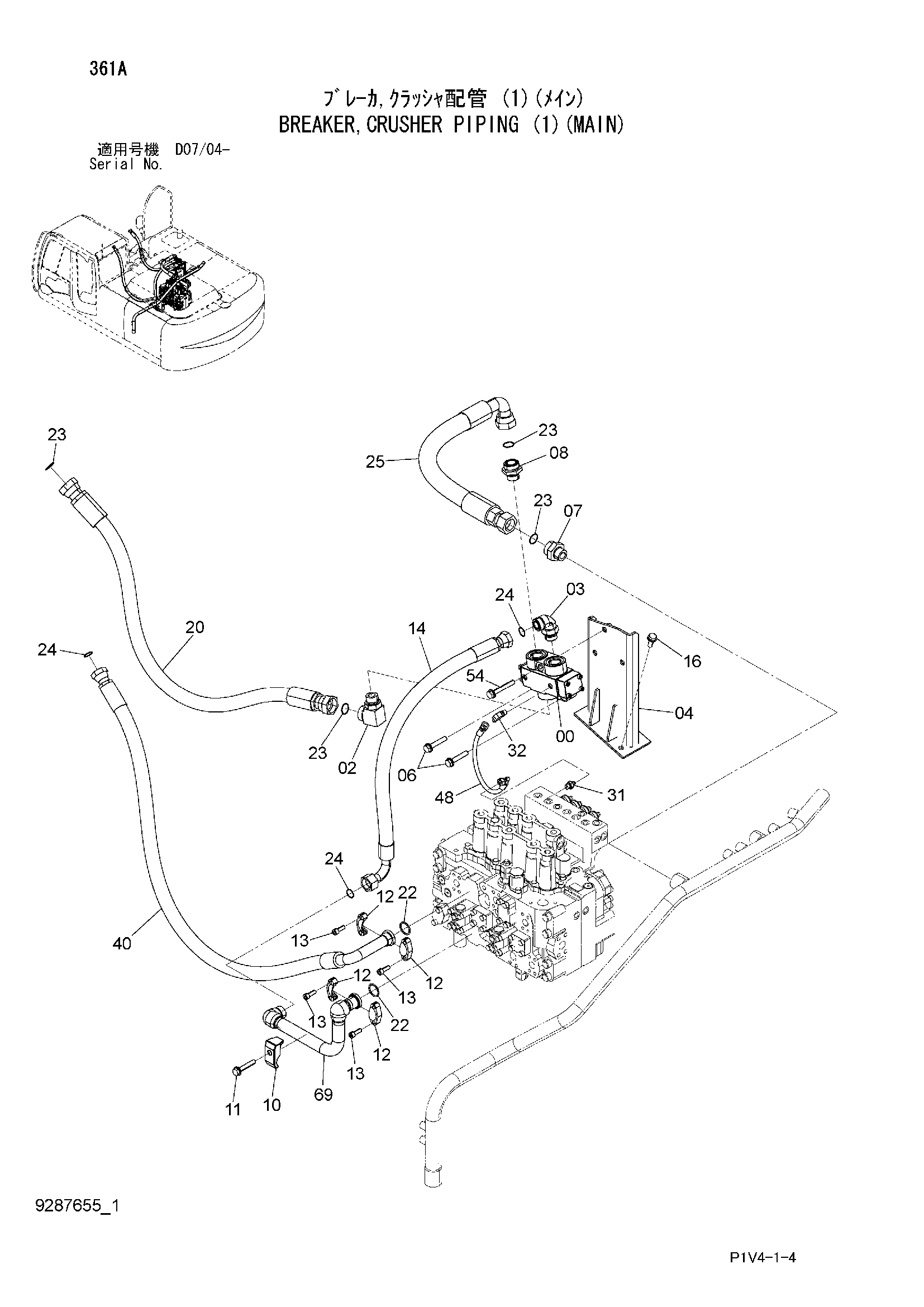

Заводская схема «Гидромолот, гидроножницы трубопроводы (1)(основной)» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626057 | Клапан селектор | 1 |
| 02 | A853380 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A853388 | Угловой штуцер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 8100958 | Кронштейн | 1 |
| 06 | J271265 | Болт с шайбой | 2 |
| 06A | J901265 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A853180 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4205196 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4190127 | Хомут трубки | 1 |
| 11 | J271270 | Болт с шайбой | 1 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 962453 | Разъёмный фланец | 4 |
| 13 | J781030 | Болт с внутренним шестигранником | 8 |
| 14 | 4647877 | Шланг | 1 |
| 16 | J271235 | Болт с шайбой | 3 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 20 | 9258917 | Шланг в сборе | 1 |
| 20A | 4648099 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 1 |
| 22 | 966993 | Уплотнительное кольцо | 2 |
| 23 | 4187329 | Уплотнительное кольцо | 4 |
| 24 | 4187328 | Уплотнительное кольцо | 3 |
| 25 | 4416382 | Шланг | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 9264649 | Шланг в сборе | 1 |
| 40A | 4654717 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 6 |
| 48 | 4452734 | Шланг | 1 |
| 54 | J271290 | Болт с шайбой | 1 |
| 54A | J901290 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 69 | 8100955 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
