Пилотные гидролинии (2P-BOOM)(1) — HITACHI ZX270-3

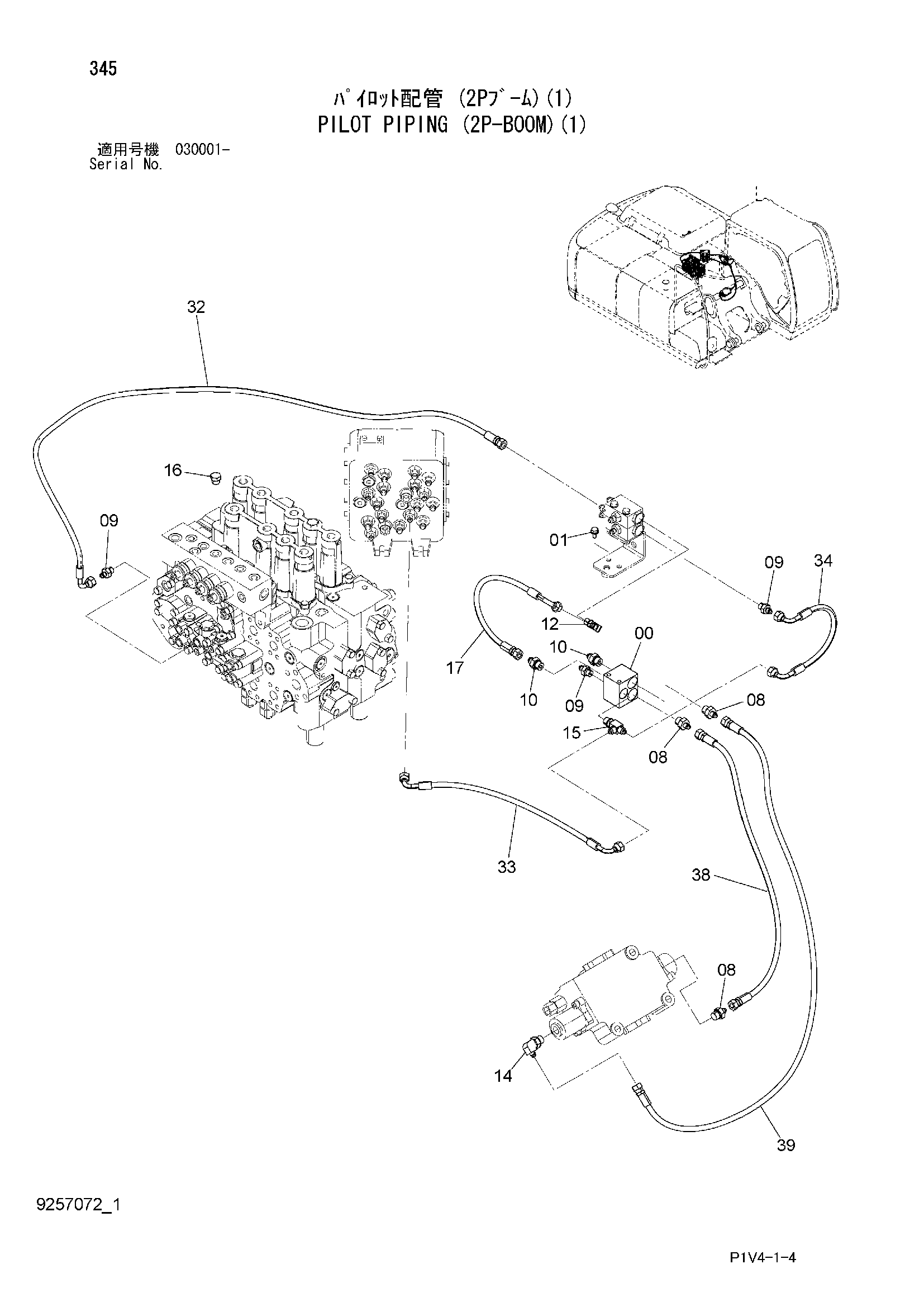

Заводская схема «Пилотные гидролинии (2P-BOOM)(1)» для HITACHI ZX270-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 08 | A852132 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4442219 | Шланг | 1 |
| 32 | 4650565 | Шланг | 1 |
| 33 | 4650566 | Шланг | 1 |
| 34 | 4650567 | Шланг | 1 |
| 38 | 9272519 | Шланг в сборе | 1 |
| 38A | 4648475 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | 9272520 | Шланг в сборе | 1 |
| 39A | 4657250 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
