Силовой окно [STD] — HITACHI ZX270
Заводская схема «Силовой окно [STD]» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.

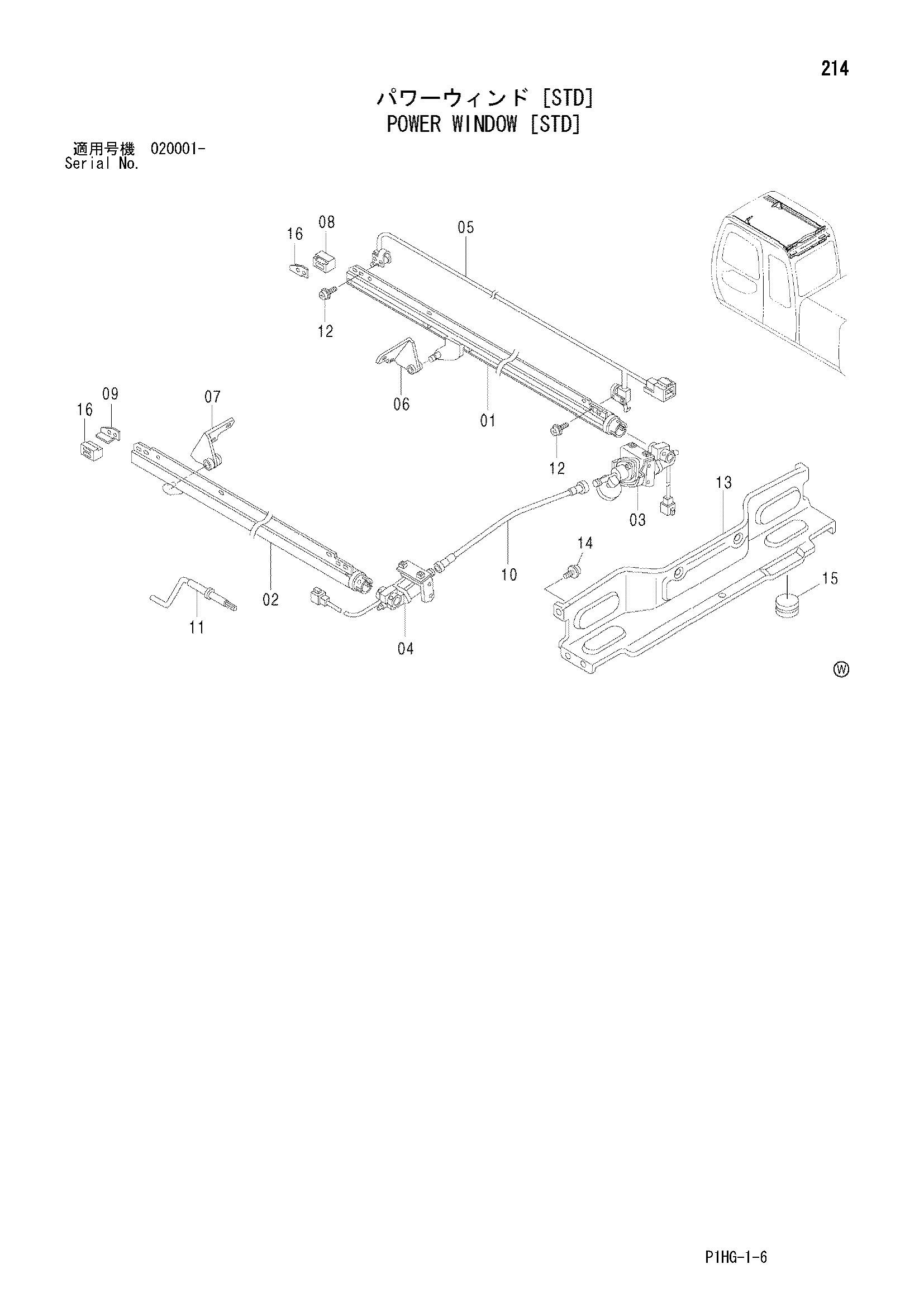

![Схема Силовой окно [STD] HITACHI ZX270](/catalog-drawings/9a/9a9c5633-0889-419d-b428-59c5b983877c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4449324 | Окно силовой | 1 | |
| 01 | 4370941 | Направляющая | 1 |
| 02 | 4370942 | Направляющая | 1 |
| 03 | 4370943 | Гидромотор | 1 |
| 04 | 4370944 | Гидромотор | 1 |
| 05 | 4370945 | Выключатель | 1 |
| 06 | 4450296 | Кронштейн (правый) | 1 |
| 07 | 4450297 | Кронштейн (левый) | 1 |
| 08 | 4450299 | Кронштейн (правый) | 1 |
| 09 | 4450298 | Кронштейн (левый) | 1 |
| 10 | 4370950 | Вал | 1 |
| 11 | 4370951 | Рукоятка | 1 |
| 12 | 4377823 | Винт с шайбой | 4 |
| 13 | 4451235 | Крышка | 1 |
| 14 | 4453666 | Зажим | 8 |
| 15 | 4371675 | Втулка | 1 |
| 16 | 4456488 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
