Передний головка фонарь (2 фонарь с сунсхаде)<280> — HITACHI ZX270

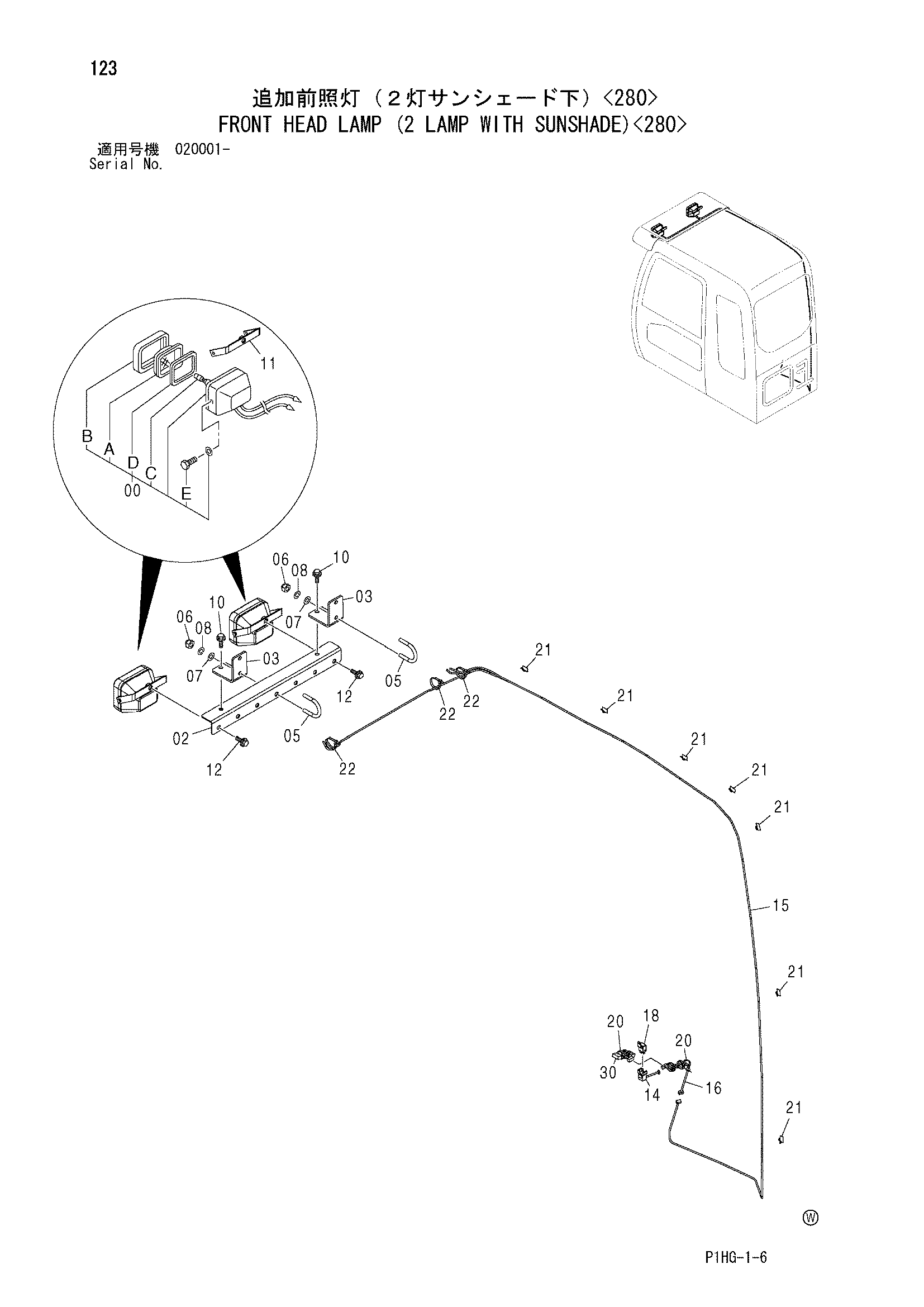

Заводская схема «Передний головка фонарь (2 фонарь с сунсхаде)<280>» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фонарь головка в сборе | 2 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 02 | 8091860 | Кронштейн | 1 |
| 03 | 4602502 | Кронштейн | 2 |
| 05 | 4447868 | U-образный болт | 2 |
| 06 | 4447870 | Гайка колпачок | 4 |
| 07 | J253110 замена: A590110 | Плоская шайба | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J252210 замена: A590910 | Пружинная шайба | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 10 | J051030 | Болт с шайбой | 2 |
| 10 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 11 | 9737119 | Кронштейн | 2 |
| 12 | J051230 | Болт с шайбой | 2 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 14 | 4451681 | Жгут проводов | 1 |
| 15 | 4362178 | Жгут проводов | 1 |
| 16 | 4366592 | Жгут проводов | 1 |
| 18 | 4414207 | Реле | 1 |
| 20 | 4289708 | Зажим | 6 |
| 21 | 4050373 | Зажим | 7 |
| 22 | 4055312 | Ленточный зажим | 3 |
| 30 | 3074559 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
