Пилотные гидролинии (1) — HITACHI ZX270

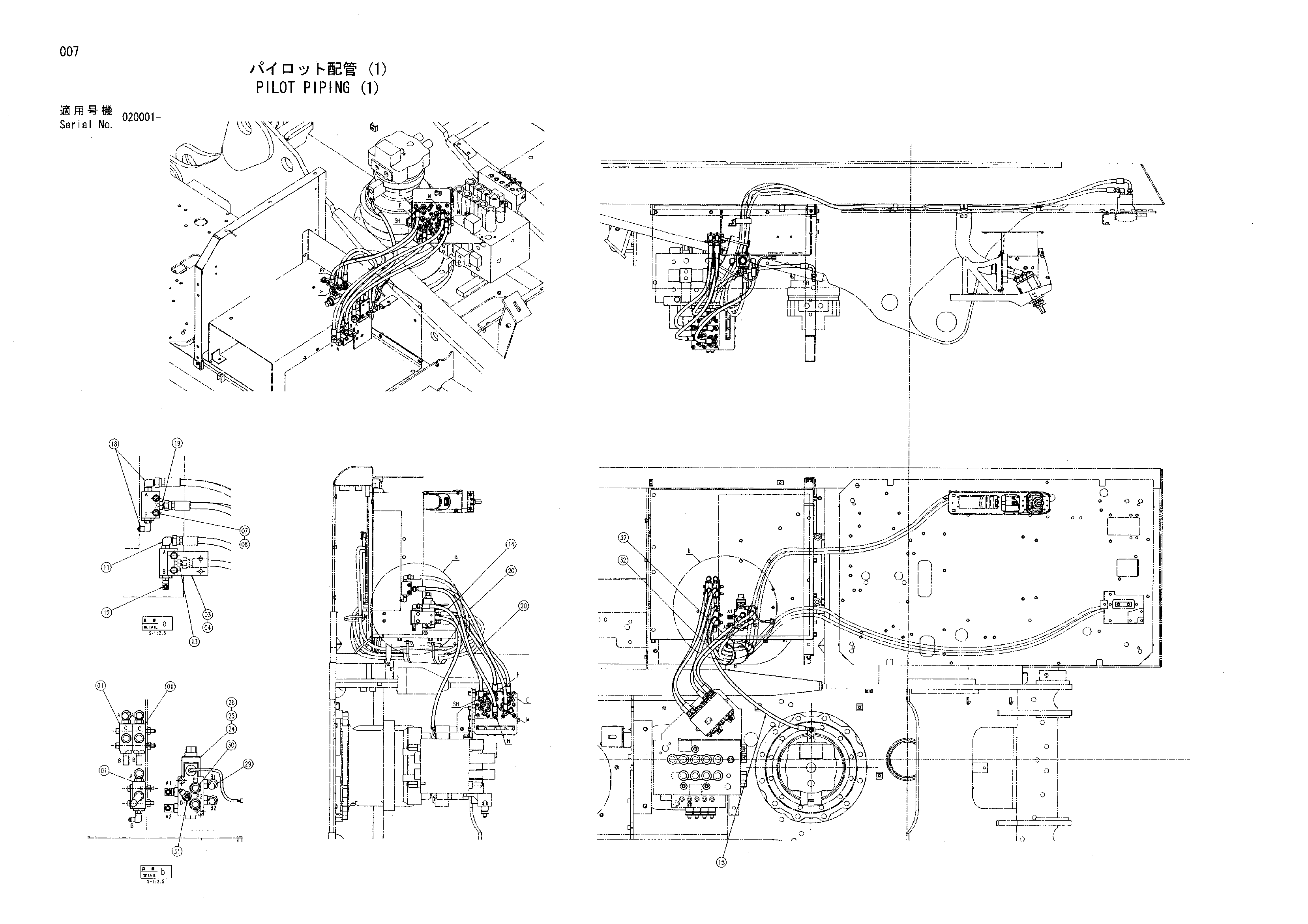

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203447 | Челночный клапан | 3 |
| 03 | 4610108 | Пластина | 1 |
| 04 | J900860 | Болт | 2 |
| 07 | J900890 | Болт | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852123 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4360931 | Шланг | 1 |
| 15 | 4305405 | Шланг | 1 |
| 18 | A852323 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4474667 | Шланг | 2 |
| 24 | 4462737 | Электромагнитный клапан | 1 |
| 25 | J900820 | Болт | 2 |
| 26 | A590108 | Плоская шайба | 2 |
| 29 | A852333 | Угловой штуцер | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852422 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4459254 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
