Пилотные гидролинии (2P-BOOM)(2) — HITACHI ZX270

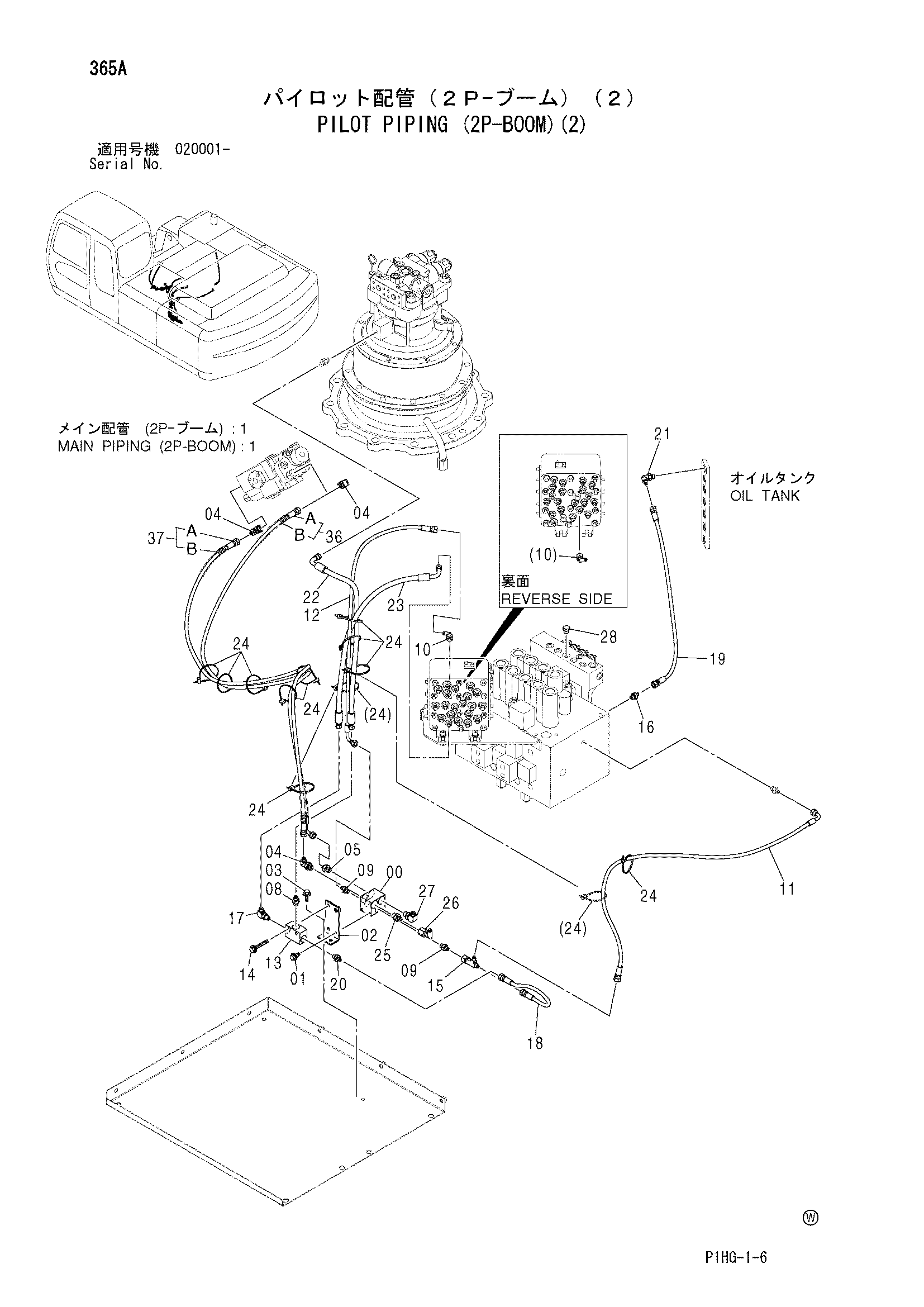

Заводская схема «Пилотные гидролинии (2P-BOOM)(2)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 02 | 9756109 | Кронштейн | 1 |
| 03 | J010825 | Болт с шайбой | 2 |
| 03 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 04 | A852332 | Угловой штуцер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852132 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4346096 | Унион S | 1 |
| 11 | 4448848 | Шланг (SJ) | 1 |
| 12 | 4475919 | Шланг (SP) | 1 |
| 13 | 4203447 | Челночный клапан | 1 |
| 14 | J010855 | Болт с шайбой | 2 |
| 14 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 15 | 4252786 | Тройник | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4452733 | Шланг | 1 |
| 19 | 4613030 | Шланг (DH) | 1 |
| 20 | A852122 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4613028 | Шланг (SC) | 1 |
| 23 | 4613029 | Шланг (SH) | 1 |
| 24 | 4055312 | Ленточный зажим | 10 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4239976 | Унион S | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 9238831 | Шланг в сборе | 1 |
| 36A | 4619497 | Шланг (A) | 1 |
| 36B | 4327293 | Защитный кожух | 4 |
| 37 | 9238832 | Шланг в сборе | 1 |
| 37A | 4619498 | Шланг (B) | 1 |
| 37B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
