Быстросъёмное устройство трубопроводы (2P-BOOM)<280> — HITACHI ZX270

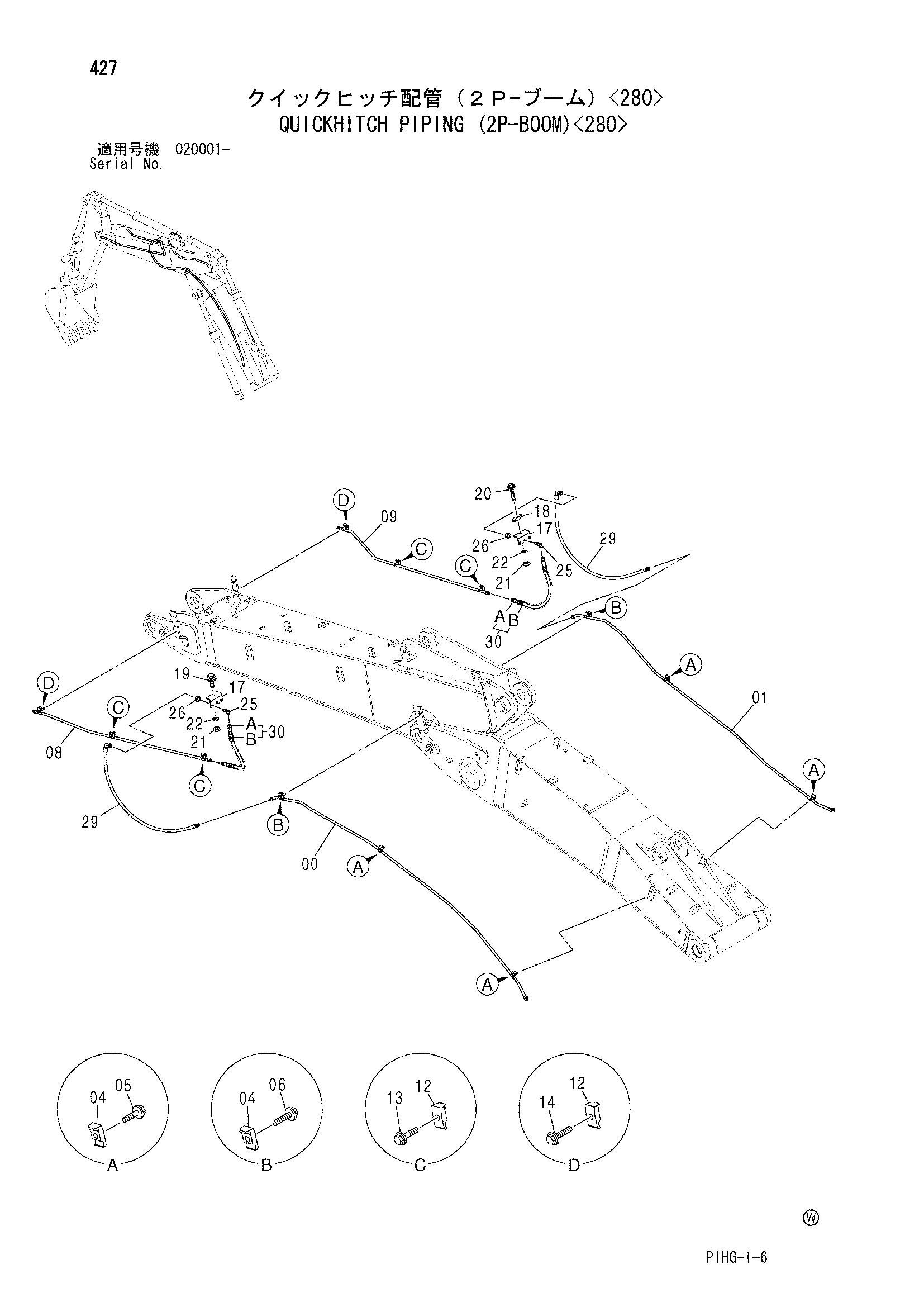

Заводская схема «Быстросъёмное устройство трубопроводы (2P-BOOM)<280>» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094373 | Трубка | 1 |
| 01 | 8094372 | Трубка | 1 |
| 04 | 4190124 | Хомут трубки | 6 |
| 05 | J011250 | Болт с шайбой | 4 |
| 05 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 06 | J011260 | Болт с шайбой | 2 |
| 06 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 08 | 8094374 | Трубка | 1 |
| 09 | 8094375 | Трубка | 1 |
| 12 | 4190124 | Хомут трубки | 6 |
| 13 | J011250 | Болт с шайбой | 4 |
| 13 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 14 | J011260 | Болт с шайбой | 2 |
| 14 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 17 | 4600883 | Кронштейн | 2 |
| 18 | 4153488 | Хомут трубки | 1 |
| 19 | J011245 | Болт с шайбой | 1 |
| 19 | J271245 замена: J901245 | Болт с шайбой | 1 |
| 20 | J011265 | Болт с шайбой | 1 |
| 20 | J271265 замена: J901270 | Болт с шайбой | 1 |
| 20 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 21 | J950012 | Гайка | 2 |
| 22 | A590112 | Плоская шайба | 2 |
| 25 | 4285863 | Угловой штуцер | 2 |
| 26 | 4202531 | Гайка | 2 |
| 29 | 4623608 | Шланг | 2 |
| 30 | 9226382 | Шланг в сборе | 2 |
| 30A | 4361510 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
