2P-BOOM — HITACHI ZX270

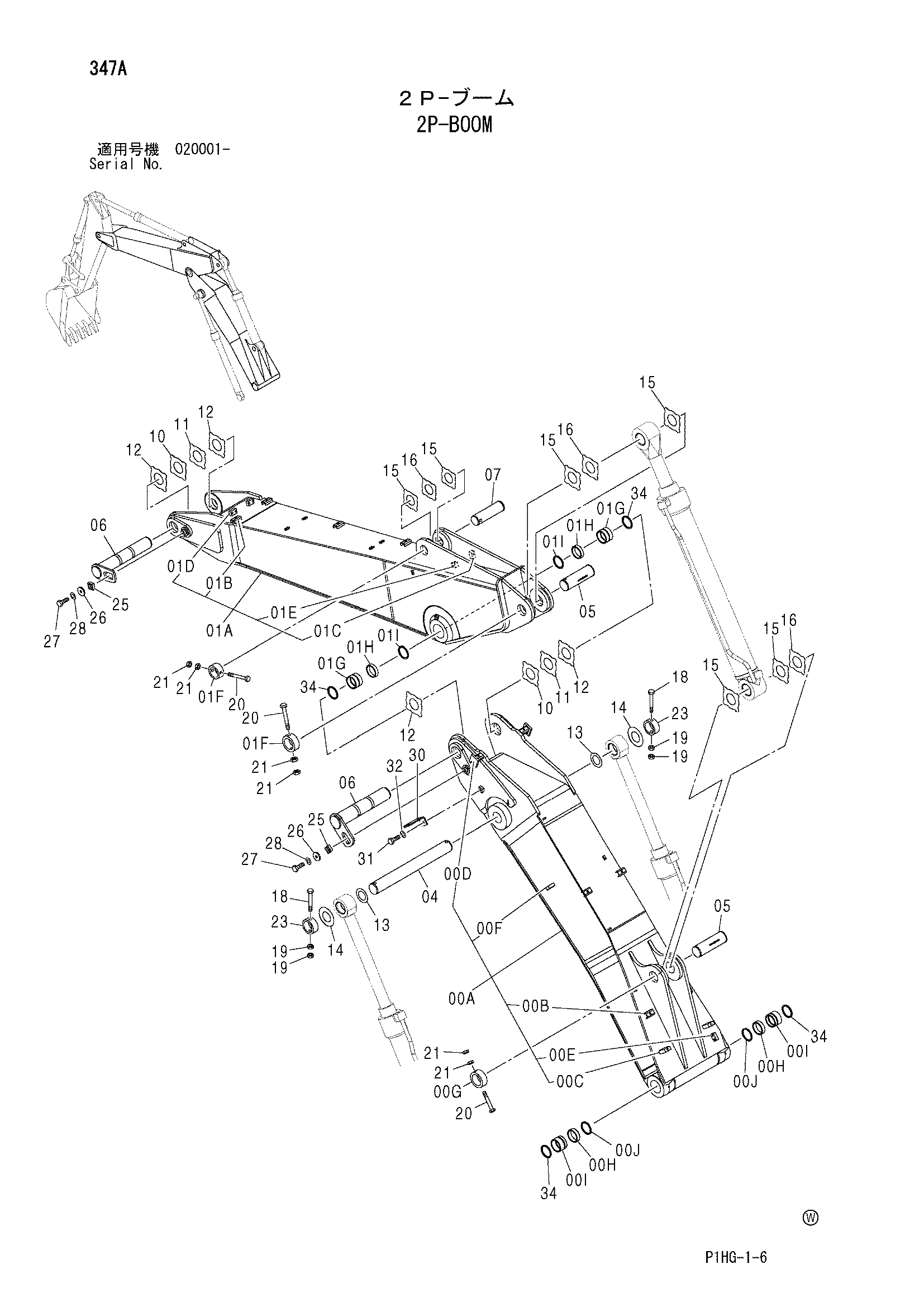

Заводская схема «2P-BOOM» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-J | 7044987 | Стрела фирст | 1 |
| 00A | 5009111 | Стрела фирст | 1 |
| 00B | 9738322 | Седло винта | 5 |
| 00C | 4334594 | Седло винта | 2 |
| 00D | 9760511 | Бракет | 2 |
| 00E | 4218354 | Блок | 2 |
| 00F | 4218353 | Блок | 2 |
| 00G | 4434956 | Ограничитель | 1 |
| 00H | 4364501 | Втулка | 2 |
| 00I | 4443885 | Втулка | 2 |
| 00J | 4074008 | Пылезащитное уплотнение | 2 |
| 01A-I | 7044988 | Стрела секонд | 1 |
| 01A | 5009096 | Стрела секонд | 1 |
| 01B | 9738322 | Седло винта | 4 |
| 01C | 4218353 | Блок | 1 |
| 01D | 4218354 | Блок | 2 |
| 01E | 4261442 | Блок | 1 |
| 01F | 4434956 | Ограничитель | 2 |
| 01G | 4443883 | Втулка | 2 |
| 01H | 4363247 | Втулка | 2 |
| 01I | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3090165 | Палец | 1 |
| 05 | 3095807 | Палец | 2 |
| 06 | 8079425 | Палец | 2 |
| 07 | 3088751 | Палец | 1 |
| 10 | 4445639 | Упорная пластина 2.0mm | 2 |
| 11 | 4460372 | Упорная пластина 1.5mm | 2 |
| 12 | 4445638 | Упорная пластина 1.0mm | 4 |
| 13 | 4450014 | Упорная пластина 1.0mm | 2 |
| 14 | 4445640 | Упорная пластина 1.0mm | 2 |
| 15 | 4444285 | Упорная пластина 2.0mm | 3 |
| 16 | 4444284 | Упорная пластина 1.0mm | 6 |
| 18 | 4435127 | Стопорный палец | 2 |
| 19 | J950020 | Гайка | 4 |
| 20 | 4435128 | Стопорный палец | 3 |
| 21 | J950022 | Гайка | 6 |
| 23 | 4143531 | Ограничитель | 2 |
| 25 | 4424425 | Блок | 2 |
| 26 | 4426128 | Пластина | 2 |
| 27 | J921840 | Болт | 2 |
| 28 | J257218 | Пружинная шайба | 2 |
| 30 | 4602796 | Кронштейн | 1 |
| 31 | J901425 | Болт | 1 |
| 32 | A590914 | Пружинная шайба | 1 |
| 34 | 4074008 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
