Рукоять трубопроводы — HITACHI ZX270

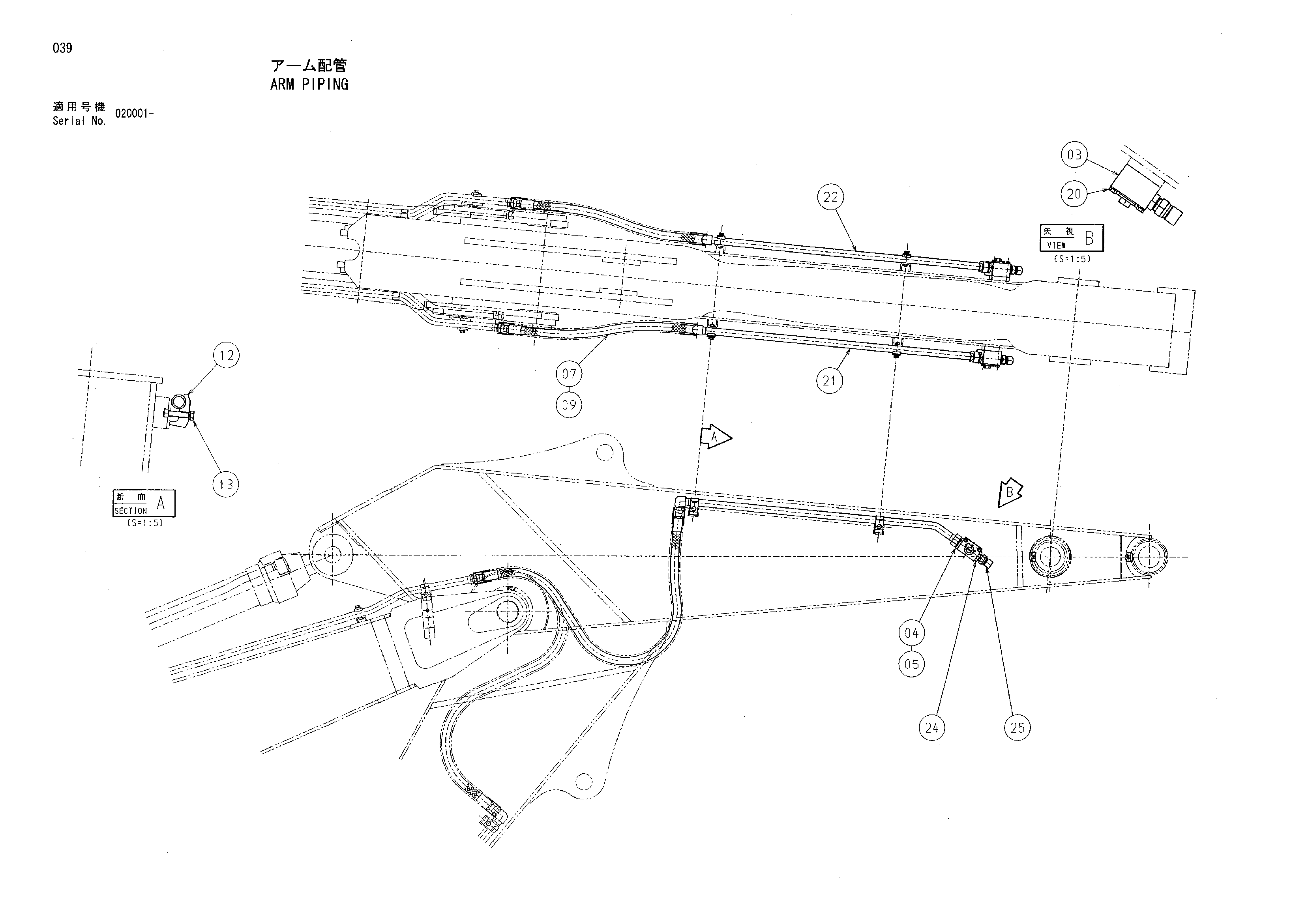

Заводская схема «Рукоять трубопроводы» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | 4205196 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 4488701 | Шланг | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4190127 | Хомут трубки | 4 |
| 13 | J271265 | Болт с шайбой | 4 |
| 20 | J271085 | Болт с шайбой | 4 |
| 21 | 8085981 | Трубка | 1 |
| 22 | 8085973 | Трубка | 1 |
| 24 | 4042034 | Адаптер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 9718917 | Унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
