Вспомогательный гидролинии рабочего оборудования (правый) — HITACHI ZX270

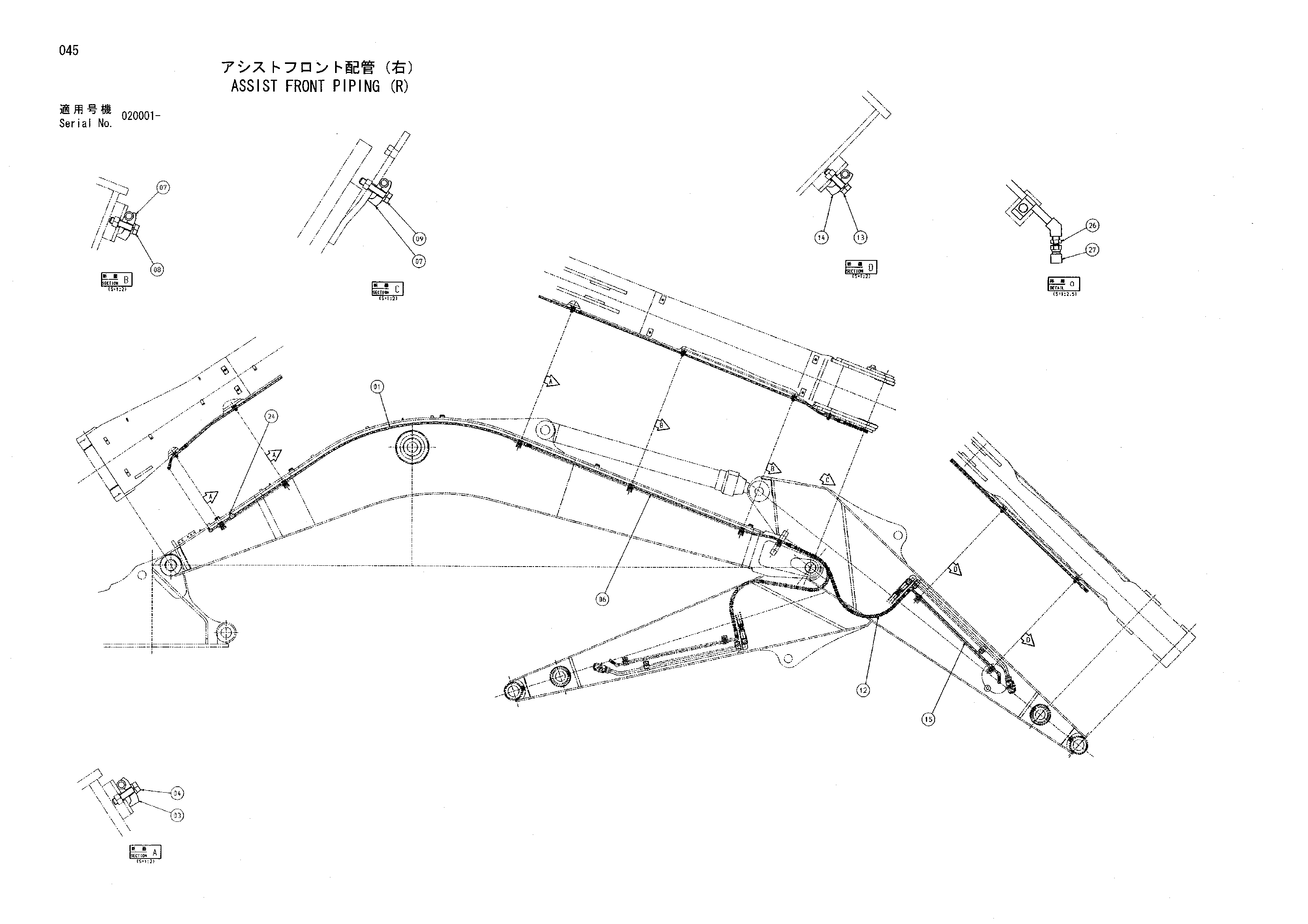

Заводская схема «Вспомогательный гидролинии рабочего оборудования (правый)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8068834 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 3 |
| 06 | 8085998 | Трубка | 1 |
| 07 | 4190124 | Хомут трубки | 3 |
| 08 | J271250 | Болт с шайбой | 2 |
| 09 | J271260 | Болт с шайбой | 1 |
| 12 | 4488710 | Шланг | 1 |
| 13 | J271250 | Болт с шайбой | 2 |
| 14 | 4190124 | Хомут трубки | 2 |
| 15 | 8085987 | Трубка | 1 |
| 24 | 94-2023 | Пробка | 1 |
| 26 | 4154652 | Адаптер | 1 |
| 27 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
