Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела) — HITACHI ZX270

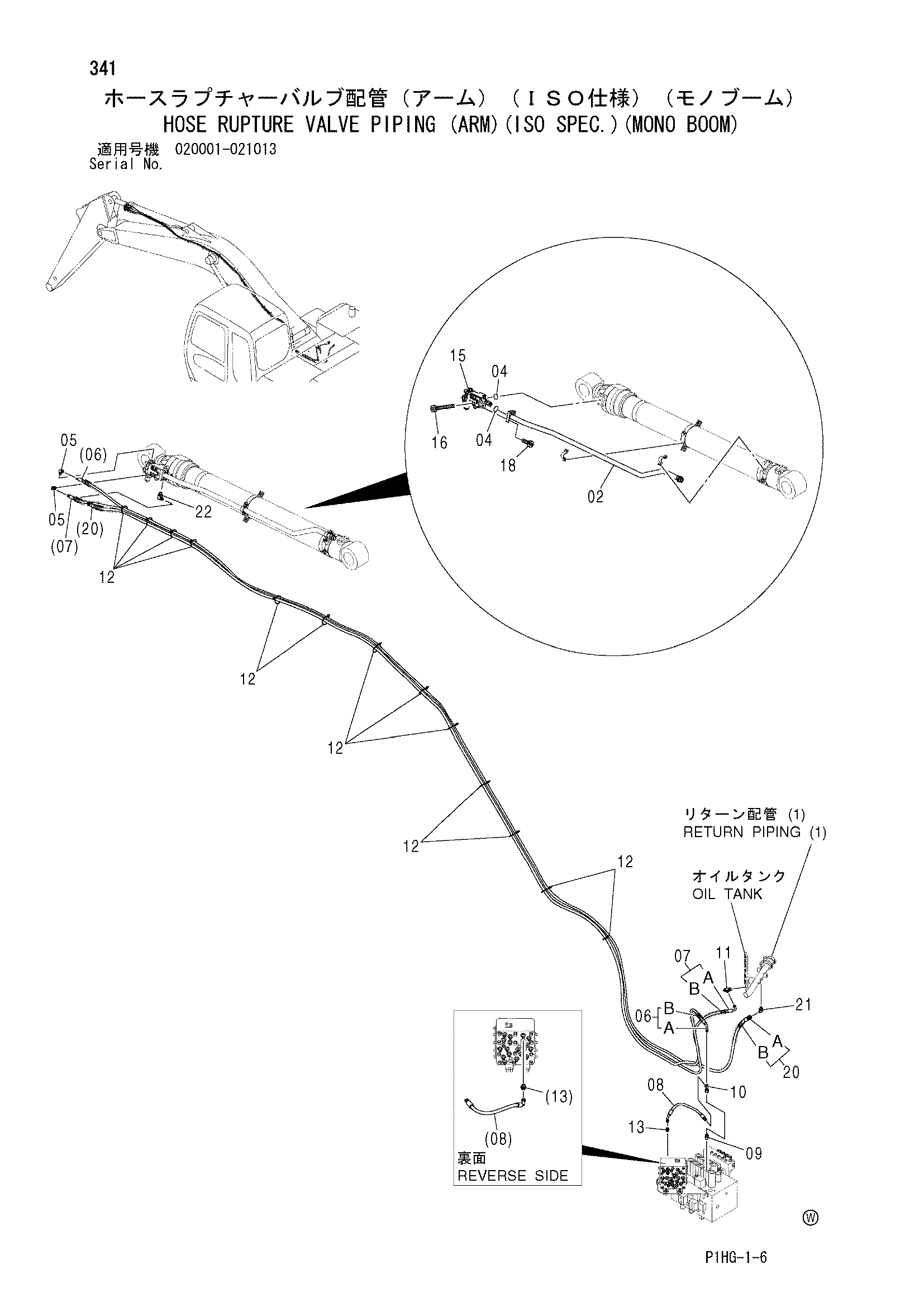

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8083394 | Трубка | 1 |
| 02 | 4637884 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 2 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9206434 | Шланг в сборе | 1 |
| 06A | 4462307 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 21 |
| 07 | 9200969 | Шланг в сборе | 1 |
| 07A | 4453822 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 21 |
| 08 | 4436264 | Шланг | 1 |
| 09 | 4202422 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 13 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4600849 замена: 4600951 | Удерживающий клапан | 1 |
| 15 | 4600951 | Удерживающий клапан | 1 |
| 16 | J781202 | Болт с внутренним шестигранником | 4 |
| 18 | J781240 | Болт с внутренним шестигранником | 4 |
| 20 | 9220204 | Шланг в сборе | 1 |
| 20A | 4483730 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 25 |
| 21 | A852234 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852344 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
