Бак крышка — HITACHI ZX270

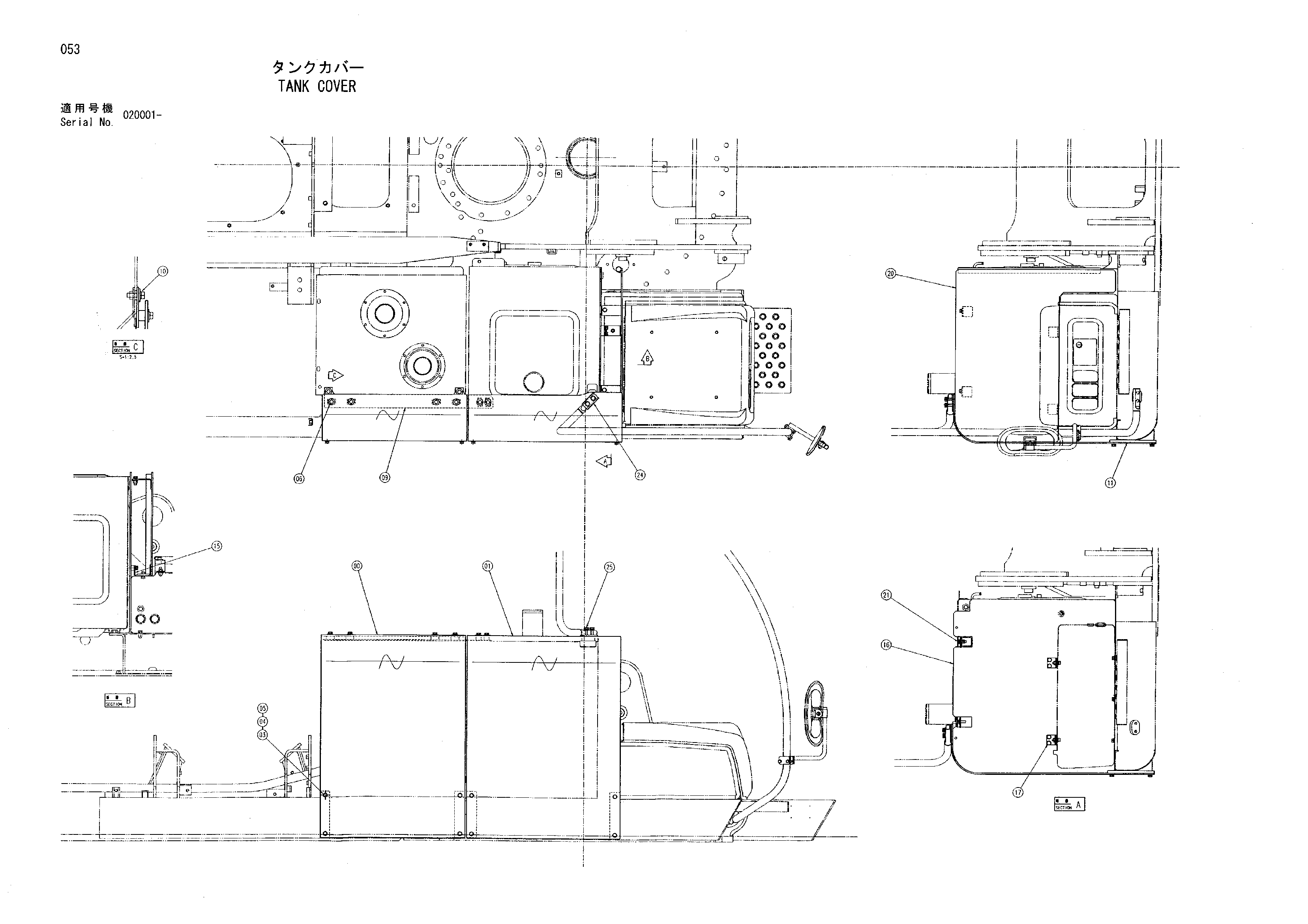

Заводская схема «Бак крышка» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2049123 | Крышка | 1 |
| 01 | 2049124 | Крышка | 1 |
| 03 | J901020 | Болт | 8 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J281025 | Болт с шайбой | 6 |
| 09 | 8091413 | Кронштейн | 1 |
| 10 | J281035 | Болт с шайбой | 2 |
| 11 | 8091411 | Кронштейн | 4 |
| 15 | 4614124 | Кронштейн | 2 |
| 16 | 8093483 | Крышка | 1 |
| 17 | J271020 | Болт с шайбой | 4 |
| 20 | 8094699 | Крышка | 1 |
| 21 | J271035 | Болт с шайбой | 2 |
| 24 | 4489454 | Пластина | 1 |
| 25 | J921250 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
