Крышка (7) — HITACHI ZX270

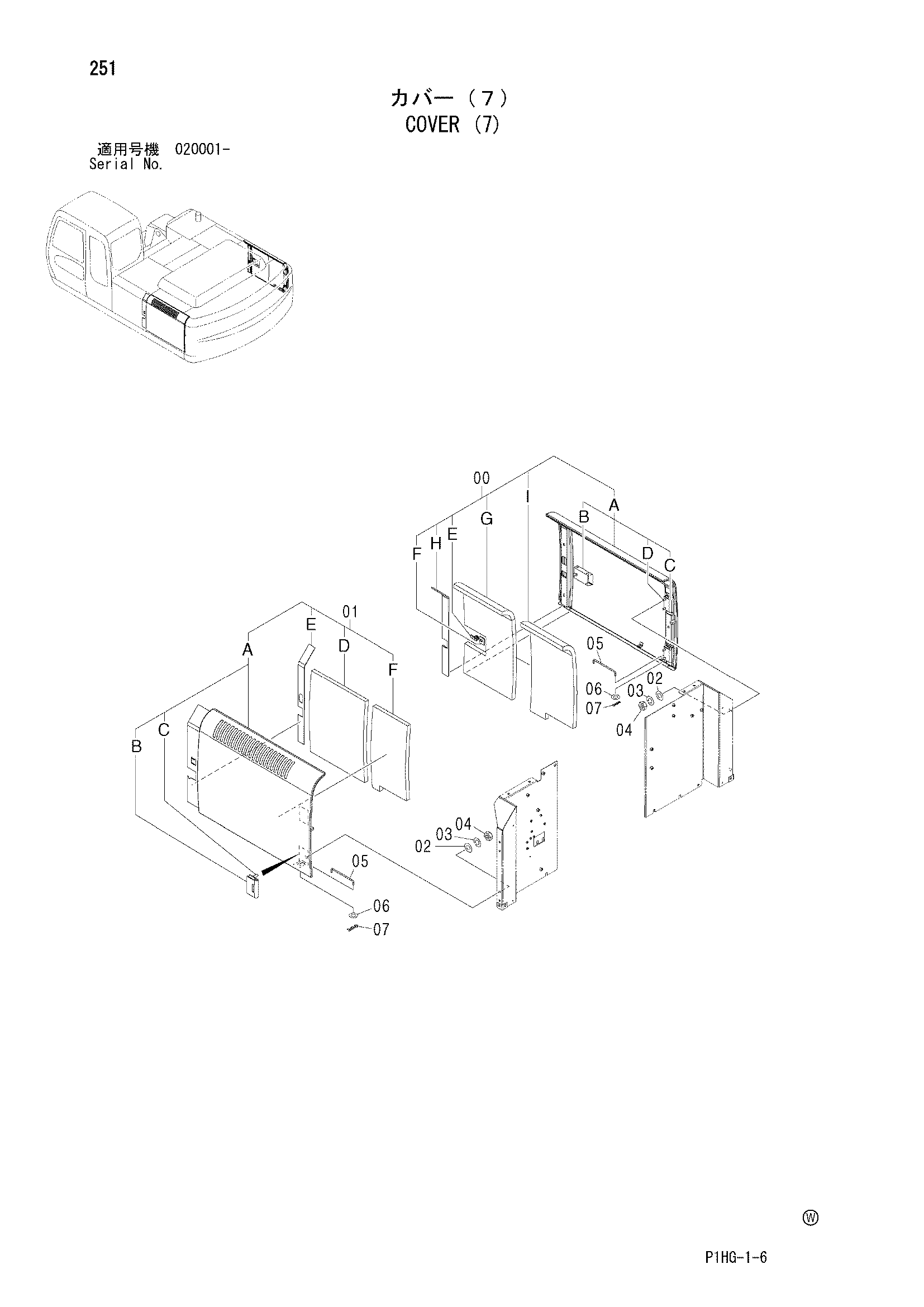

Заводская схема «Крышка (7)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038333 | Дверь в сборе | 1 |
| 00A | 5007103 | Дверь | 1 |
| 00B | 4409447 замена: 4409446 | Замок | 1 |
| 00B | 4409446 | Дверь блокировка (1) | 1 |
| 00C | 4445380 | Петля | 2 |
| 00D | J901025 | Болт | 4 |
| 00E | 4409396 замена: 4409446 | Гидроцилиндр. блокировка | 1 |
| 00E | 4409446 | Дверь блокировка (1) | 1 |
| 00F | 4461342 | Зажим | 1 |
| 00G | 4429472 | Резиновая прокладка | 1 |
| 00H | 4425575 | Резиновая прокладка | 1 |
| 00I | 4418653 | Резиновая прокладка | 1 |
| 01 | 7037418 | Дверь в сборе | 1 |
| 01A | 5007102 | Дверь | 1 |
| 01B | 4445380 | Петля | 2 |
| 01C | J901025 | Болт | 4 |
| 01D | 4429932 | Резиновая прокладка | 1 |
| 01E | 4425576 | Резиновая прокладка | 1 |
| 01F | 4438026 | Резиновая прокладка | 1 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | J950010 | Гайка | 8 |
| 05 | 4341788 | Стойка | 2 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
