Пилотные гидролинии (2) — HITACHI ZX270

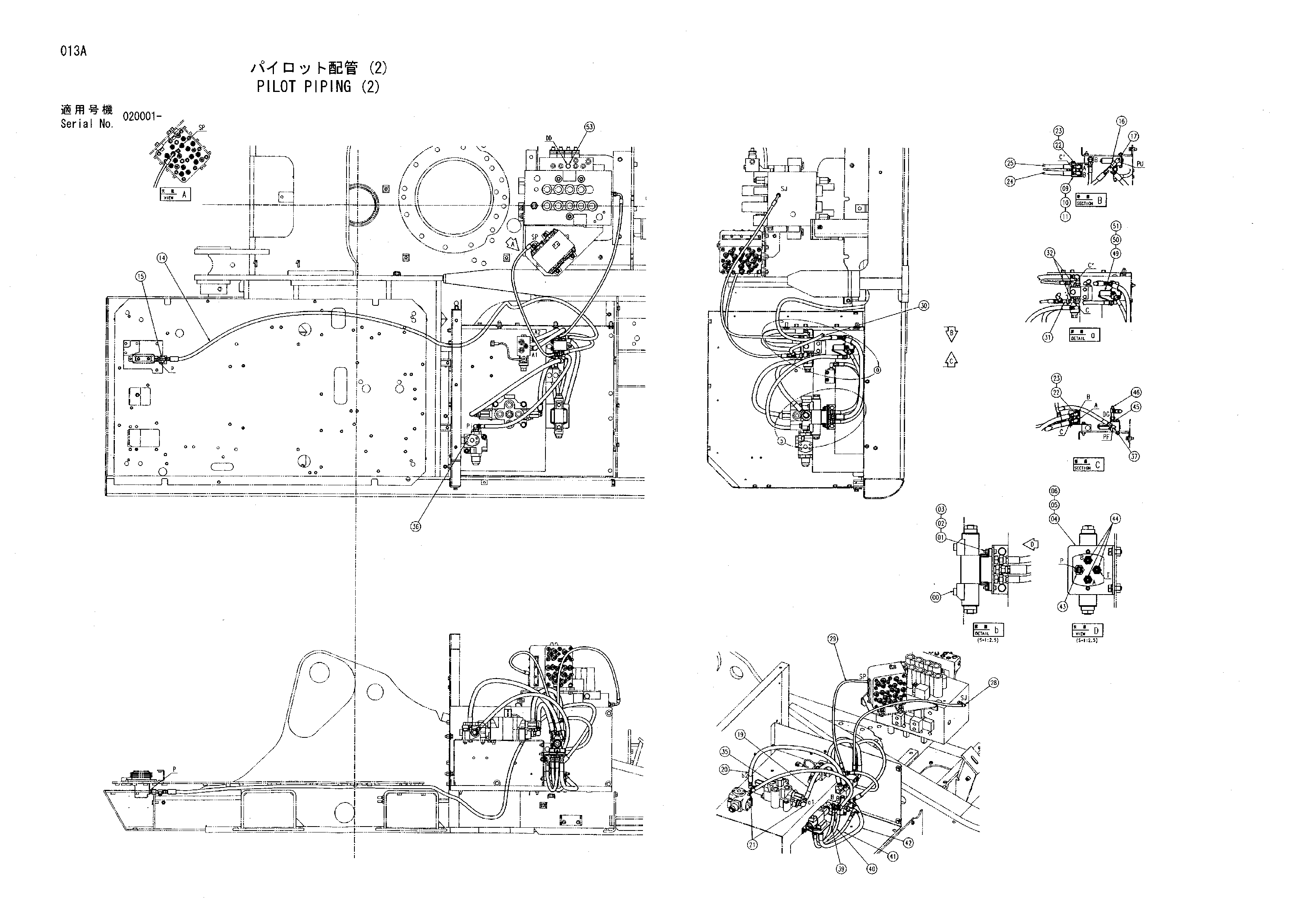

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4350150	Электромагнитный клапан	1
01	J780625	Болт с внутренним шестигранником	2
02	A590906	Пружинная шайба	2
03	M500605	Гайка	2
04	4291461	Кронштейн	1
05	J901025	Болт	2
06	A590110	Плоская шайба	2
09	4330230	Челночный клапан	1
10	J900820	Болт	2
11	A590108	Плоская шайба	2
14	4448917	Шланг	1
15	4246672	Соединительный штуцер	1
16	4246672	Соединительный штуцер	1
17	A852323	Угловой штуцер	1
17A	957366	Уплотнительное кольцо	1
19	4445276	Шланг	1
20	4374100	Шланг	1
21	A852333	Угловой штуцер	2
21A	4509180	Уплотнительное кольцо	1
22	A852133	Адаптер	4
22A	4509180	Уплотнительное кольцо	1
23	4239976	Унион S	4
24	4489601	Шланг	1
25	4451086	Шланг	1
28	4313252	Шланг	1
29	4386664	Шланг	1
30	4451818	Шланг	1
31	4252786	Тройник	1
32	A852322	Угловой штуцер	2
32A	957366	Уплотнительное кольцо	1
35	4376340	Шланг	1
36	A852332	Угловой штуцер	1
36A	4509180	Уплотнительное кольцо	1
37	A852322	Угловой штуцер	1
37A	957366	Уплотнительное кольцо	1
39	4437589	Шланг	1
40	4452035	Шланг	1
41	4451818	Шланг	1
42	4480077	Шланг	1
43	4154652	Адаптер	1
44	4215649	Адаптер	3
45	A852122	Адаптер	1
45A	957366	Уплотнительное кольцо	1
46	4252786	Тройник	1
49	4261289	Электромагнитный клапан	1
50	J780865	Болт с внутренним шестигранником	2
51	A590108	Плоская шайба	2
53	A885002	Пробка	1
53A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
