Основные гидролинии (1) — HITACHI ZX270

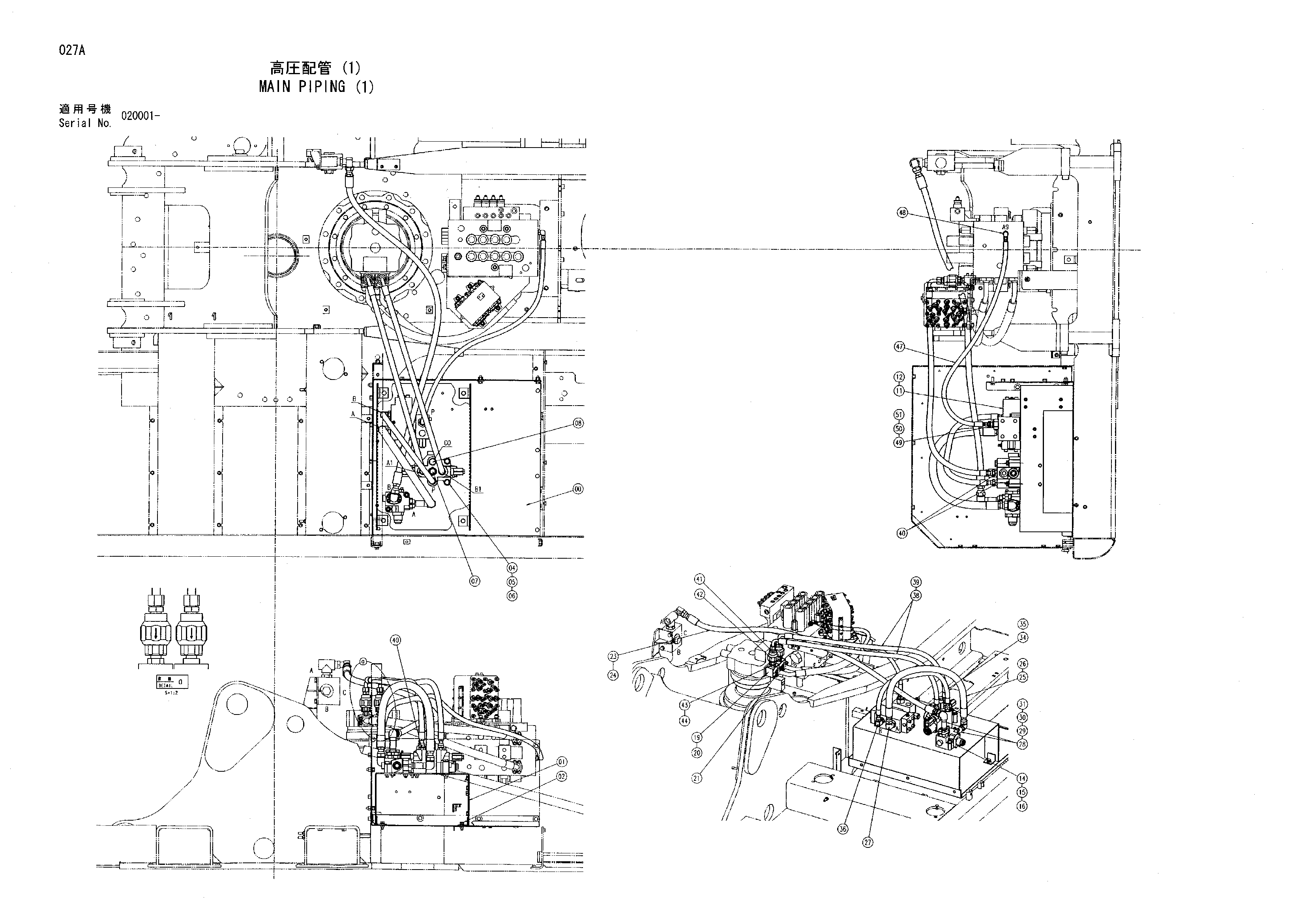

Заводская схема «Основные гидролинии (1)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7045521	Крышка	1
01	8094776	Базовый	1
02	J271030	Болт с шайбой	4
04	4401481	Гидрораспределитель	1
05	J901280	Болт	3
06	A590112	Плоская шайба	3
07	4092534	Пробка	1
07A	4509180	Уплотнительное кольцо	1
08	4174541	Пробка	1
08A	4506418	Уплотнительное кольцо	1
11	4488857	Клапан дивидер	1
12	J780865	Болт с внутренним шестигранником	3
14	4330231	Гидрораспределитель	1
15	M341265	Болт с внутренним шестигранником	2
16	A590112	Плоская шайба	2
19	4448257	Фланец	2
20	4506429	Уплотнительное кольцо	2
21	J781070	Болт с внутренним шестигранником	8
23	4286276	Шланг	1
24	4187308	Уплотнительное кольцо	2
25	4286268	Шланг	1
26	4187308	Уплотнительное кольцо	2
27	A853386	Угловой штуцер	1
27A	4506429	Уплотнительное кольцо	1
28	9745132	Трубка	2
29	986910	Разъёмный фланец	4
30	J781030	Болт с внутренним шестигранником	8
31	971489	Уплотнительное кольцо	2
34	4285799	Шланг	1
35	4138938	Уплотнительное кольцо	2
36	A853364	Угловой штуцер	1
36A	4506424	Уплотнительное кольцо	1
38	4488925	Шланг	2
39	4138938	Уплотнительное кольцо	4
40	A853144	Адаптер	3
40A	4506418	Уплотнительное кольцо	1
41	4210942	Адаптер	2
42	4146466	Клапан словретер	2
43	4224850	Адаптер	2
44	4506418	Уплотнительное кольцо	2
47	4383513	Шланг	1
48	A852333	Угловой штуцер	1
48A	4509180	Уплотнительное кольцо	1
49	4132049	Переходник	1
49A	4506429	Уплотнительное кольцо	1
50	94-1609	Втулка	1
51	4154652	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
