Стрела трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)<270> — HITACHI ZX270

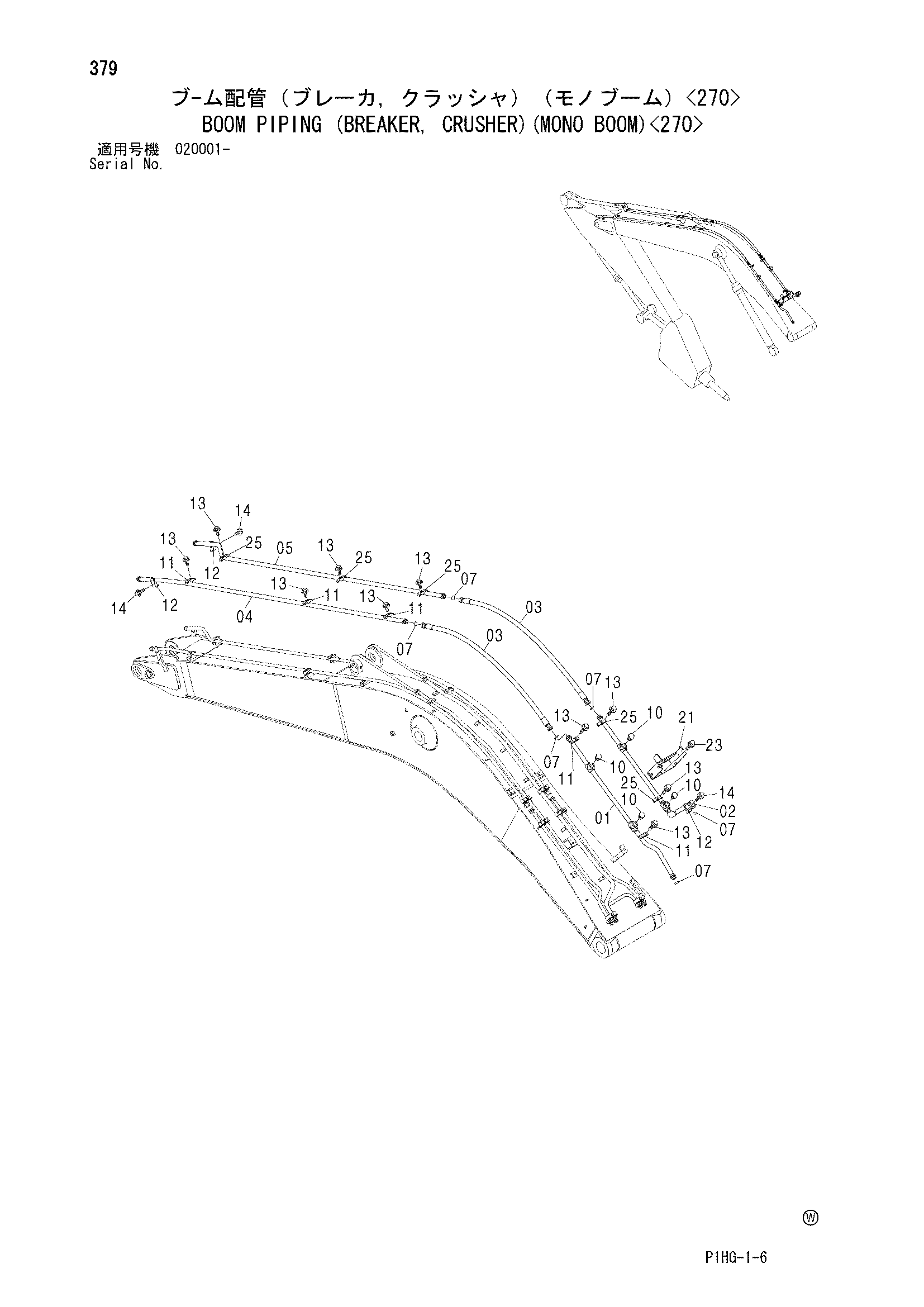

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)<270>» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8082662 | Трубка | 1 |
| 02 | 8082663 | Трубка | 1 |
| 03 | 4286876 | Шланг | 2 |
| 04 | 8068828 | Трубка | 1 |
| 05 | 8068829 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 4113926 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 5 |
| 12 | 4190127 | Хомут трубки | 3 |
| 13 | J011265 | Болт с шайбой | 10 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 10 |
| 14 | J011275 | Болт с шайбой | 3 |
| 14 | J271275 замена: J901275 | Болт с шайбой | 3 |
| 21 | 8082671 | Кронштейн | 1 |
| 23 | J021230 | Болт с шайбой | 4 |
| 23 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 25 | 4189860 | Хомут трубки | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
