Дополнительный. шестерня насос трубопроводы (50L) — HITACHI ZX270

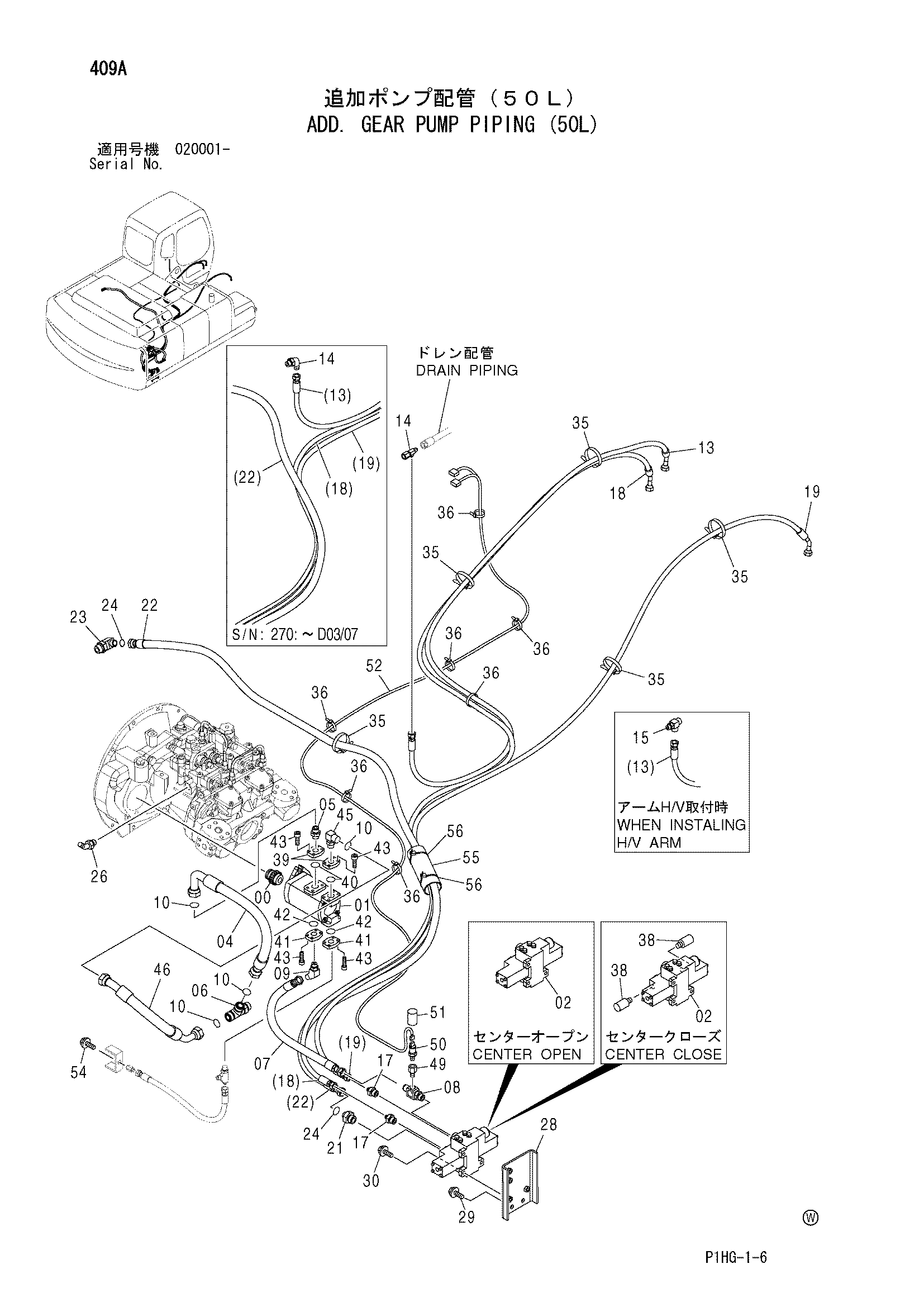

Заводская схема «Дополнительный. шестерня насос трубопроводы (50L)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3085118 | Вал шестерня | 1 |
| 01 | 4415604 | Шестерённый насос | 1 |
| 02 | 4297173 | Гидрораспределитель | 1 |
| 02 | 4286986 | Гидрораспределитель | 1 |
| 04 | 4461109 | Шланг | 1 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4305255 | Шланг | 1 |
| 08 | 4280596 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852244 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4462263 | Шланг | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | 4234371 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4462269 | Шланг | 1 |
| 19 | 4454088 | Шланг | 1 |
| 21 | A853164 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4604684 | Шланг | 1 |
| 22 | 4462260 | Шланг | 1 |
| 22 | 4462260 | Шланг | 1 |
| 23 | A853364 | Угловой штуцер | 1 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 9755390 | Кронштейн | 1 |
| 29 | J011230 | Болт с шайбой | 2 |
| 29 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 30 | J011035 | Болт с шайбой | 3 |
| 30 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4055312 | Ленточный зажим | 10 |
| 38 | 4295463 | Предохранительный клапан | 2 |
| 54 | J011020 | Болт с шайбой | 1 |
| 39 | 3093166 | Фланец | 2 |
| 40 | A811040 | Уплотнительное кольцо | 2 |
| 41 | 3089427 | Фланец | 2 |
| 42 | A811030 | Уплотнительное кольцо | 2 |
| 43 | J781030 | Болт с внутренним шестигранником | 16 |
| 45 | A853366 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4461121 | Шланг | 1 |
| 49 | 4343145 | Переходник S | 1 |
| 50 | 4436271 | Датчик давления | 1 |
| 50A | 4365826 | Уплотнительное кольцо | 1 |
| 51 | 4207239 | Колпачок | 1 |
| 52 | 3098941 | Жгут проводов | 1 |
| 54 | J011020 | Болт с шайбой | 1 |
| 54 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 55 | 4219918 | Резиновая втулка | 1 |
| 55 | 4219918 | Резиновая втулка | 1 |
| 56 | 4055312 | Ленточный зажим | 2 |
| 56 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
