Электрический тип управление детали (гидромолот) — HITACHI ZX270

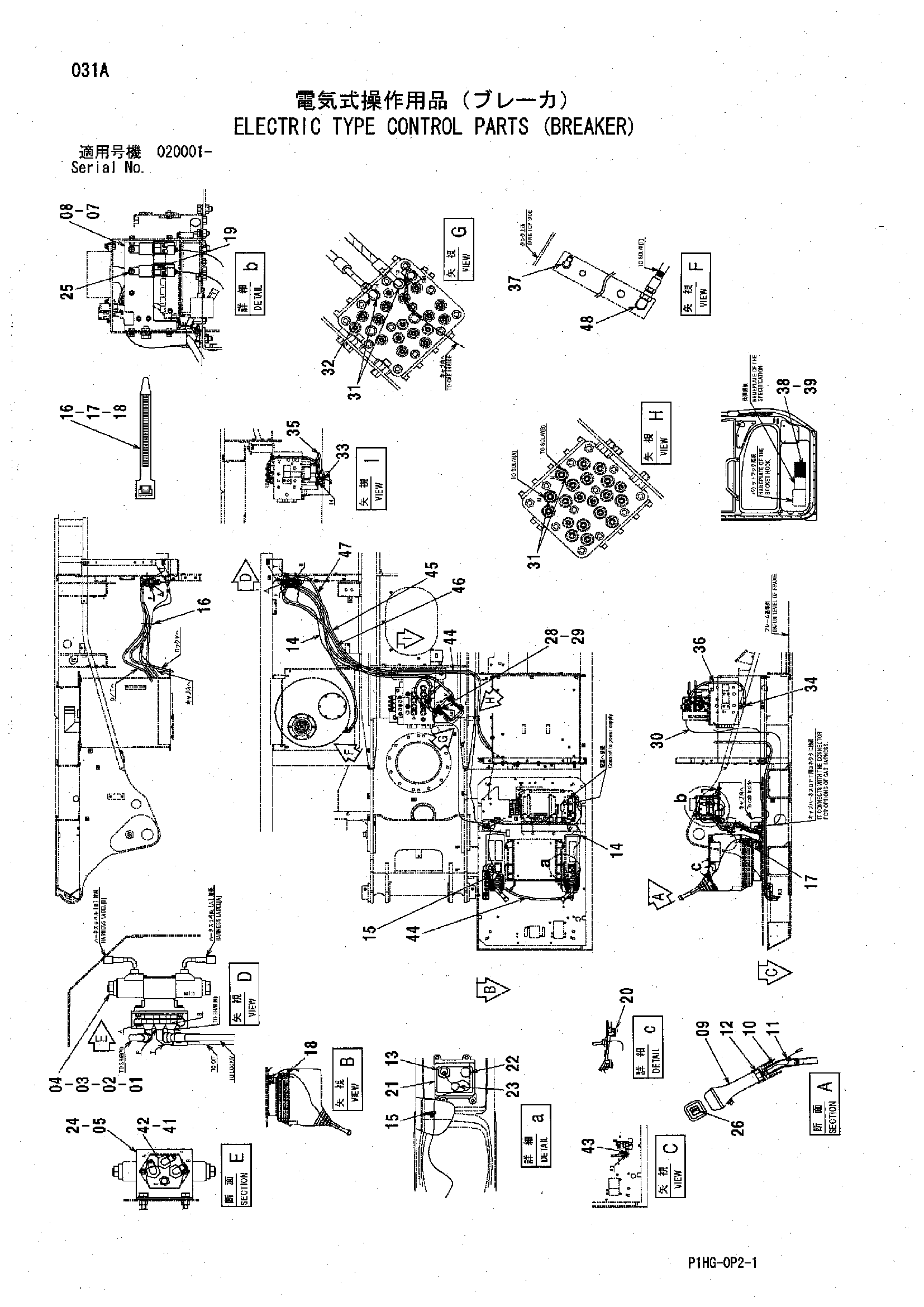

Заводская схема «Электрический тип управление детали (гидромолот)» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 07 | 8082783 | Кронштейн | 1 |
| 08 | J260616 | Болт с шайбой | 4 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 4319774 | Рукоятка | 2 |
| 10 | 9739222 | Рычаг | 2 |
| 11 | 487081 | Резиновая втулка | 2 |
| 12 | J952014 | Гайка | 2 |
| 13 | 4242001 | Выключатель тумблер | 1 |
| 14 | 2046242 | Жгут проводов | 1 |
| 15 | 4300351 | Ленточный зажим | 2 |
| 16 | 4163044 | Ленточный зажим | 10 |
| 17 | 4121859 | Ленточный зажим | 4 |
| 18 | 4055312 | Ленточный зажим | 10 |
| 19 | 4414207 | Реле | 2 |
| 20 | 4452613 | Самонарезающий винт | 4 |
| 21 | 3091842 | Панель | 1 |
| 22 | 4294437 | Колпачок | 1 |
| 23 | 4385236 | Колпачок | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J460614 | Винт с шайбой | 2 |
| 26 | 4455930 | Информационная табличка | 1 |
| 28 | 4263446 | Переходник S | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4436535 | Датчик давления | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4452432 | Жгут проводов | 1 |
| 31 | A852133 | Адаптер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4239976 | Унион S | 1 |
| 33 | 4208913 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4448064 | Шланг | 1 |
| 36 | 9197276 | Шланг в сборе | 1 |
| 36A | 4448043 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 2 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4245758 | Информационная табличка | 1 |
| 39 | 4245076 | Информационная табличка | 1 |
| 41 | 4154652 | Адаптер | 4 |
| 42 | 4239976 | Унион S | 3 |
| 43 | 4246672 | Соединительный штуцер | 1 |
| 44 | 4473224 | Шланг | 1 |
| 45 | 4448610 | Шланг | 1 |
| 46 | 4364584 | Шланг | 1 |
| 47 | 4390218 | Шланг | 1 |
| 48 | A852333 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
