Гидроцилиндр рукояти — HITACHI ZX270

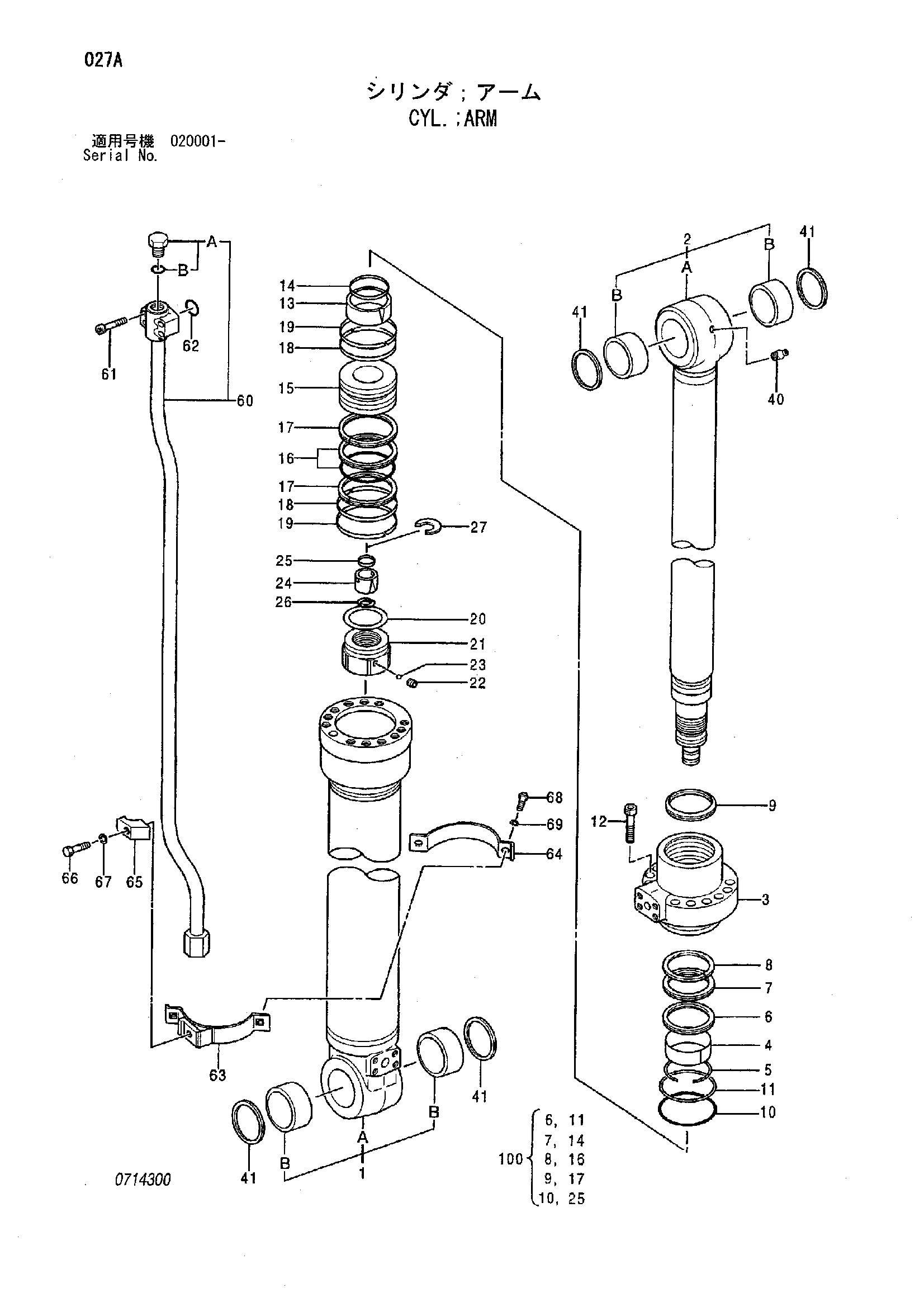

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX270. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4388916 | Гидроцилиндр рукояти | 1 | |
| 1 | 0714301 | Труба гидроцилиндра | 1 |
| 1A | 0714302 | Труба гидроцилиндра | 1 |
| 1B | 0714303 | Втулка пальца | 2 |
| 2 | 0714304 | Шток поршня | 1 |
| 2A | 0714305 | Шток поршня | 1 |
| 2B | 0714303 | Втулка пальца | 2 |
| 3 | 0492203 | Головка гидроцилиндра | 1 |
| 4 | 0373405 | Втулка | 1 |
| 5 | 0237205 | Кольцо | 1 |
| 6 | 0492204 | Кольцо | 1 |
| 7 | 0127408 | U-образная манжета | 1 |
| 8 | 0237215 | Опорное кольцо | 1 |
| 9 | 0492216 | Грязесъёмное кольцо | 1 |
| 10 | A811140 | Уплотнительное кольцо | 1 |
| 11 | 0212505 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 0492205 | Амортизирующий подшипник | 1 |
| 14 | 0492206 | Уплотнение | 1 |
| 15 | 0714307 | Поршень | 1 |
| 16 | 0373411 | Уплотнительное кольцо | 1 |
| 17 | 0492208 | Опорное кольцо | 2 |
| 18 | 0492209 | Кольцо | 2 |
| 19 | 0373413 | Кольцо | 2 |
| 20 | 0373414 | Регулировочная шайба | 1 |
| 21 | 0373415 | Гайка | 1 |
| 22 | 0352715 | Установочный винт | 1 |
| 23 | 0104404 | Шарик | 1 |
| 24 | 0492210 | Амортизирующий подшипник | 1 |
| 25 | 0492211 | Уплотнение | 1 |
| 26 | 0492212 | Ограничитель | 2 |
| 27 | 0492213 | Стопорное кольцо | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 4067901 | Пылезащитное уплотнение | 4 |
| 60 | 0679105 | Трубка | 1 |
| 60A | 4113926 | Пробка | 1 |
| 60B | 4506429 | Уплотнительное кольцо | 1 |
| 61 | 0309020 | Болт с внутренним шестигранником | 4 |
| 62 | 984614 | Уплотнительное кольцо | 1 |
| 63 | 0492215 | Лента | 1 |
| 64 | 0387311 | Лента | 1 |
| 65 | 0309219 | Хомут трубки | 1 |
| 66 | 0237417 | Болт | 1 |
| 67 | 0208516 | Шайба спронг | 1 |
| 68 | 0408815 | Болт | 2 |
| 69 | 0325913 | Шайба | 2 |
| 100 | 4369943 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX270 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
