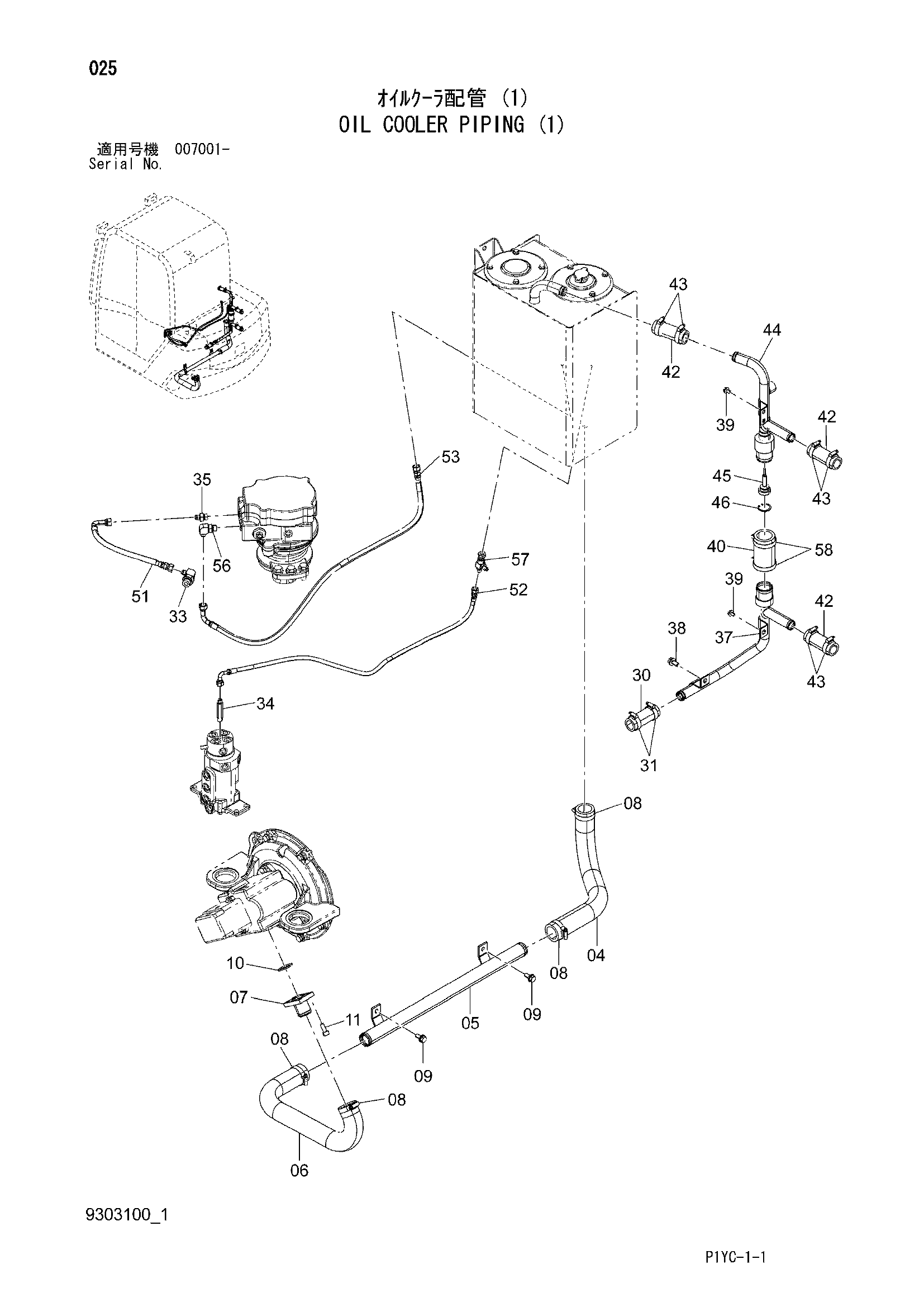

Масляный радиатор трубопроводы (1) — HITACHI ZX27-3
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4700464 | Резиновый шланг | 1 |
| 05 | 8092770 | Всасывающая трубка | 1 |
| 06 | 4700466 | Резиновый шланг | 1 |
| 07 | 9752265 | Всасывающая трубка | 1 |
| 08 | 4505385 | Хомут шланга | 4 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A810040 | Уплотнительное кольцо | 1 |
| 11 | J781025 | Болт с внутренним шестигранником | 4 |
| 30 | 4682455 | Резиновый шланг | 1 |
| 31 | 4623907 | Хомут шланга | 2 |
| 33 | A852343 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4643243 | Адаптер | 1 |
| 35 | A852133 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 8117756 | Трубка | 1 |
| 38 | J271025 | Болт с шайбой | 1 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J260816 | Болт с шайбой | 3 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4087298 | Резиновый шланг | 1 |
| 42 | 4682455 | Резиновый шланг | 3 |
| 43 | 4623907 | Хомут шланга | 6 |
| 44 | 8117755 | Трубка | 1 |
| 45 | 4255212 | Клапан | 1 |
| 46 | 446751 | Стопорное кольцо | 1 |
| 51 | 4704996 | Пластиковый шланг | 1 |
| 52 | 4704997 | Пластиковый шланг (D4) | 1 |
| 53 | 4704998 | Пластиковый шланг (D5) | 1 |
| 56 | A852333 | Угловой штуцер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4667624 | Унион S | 1 |
| 58 | 4504198 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
