Кабина (4) — HITACHI ZX27-3

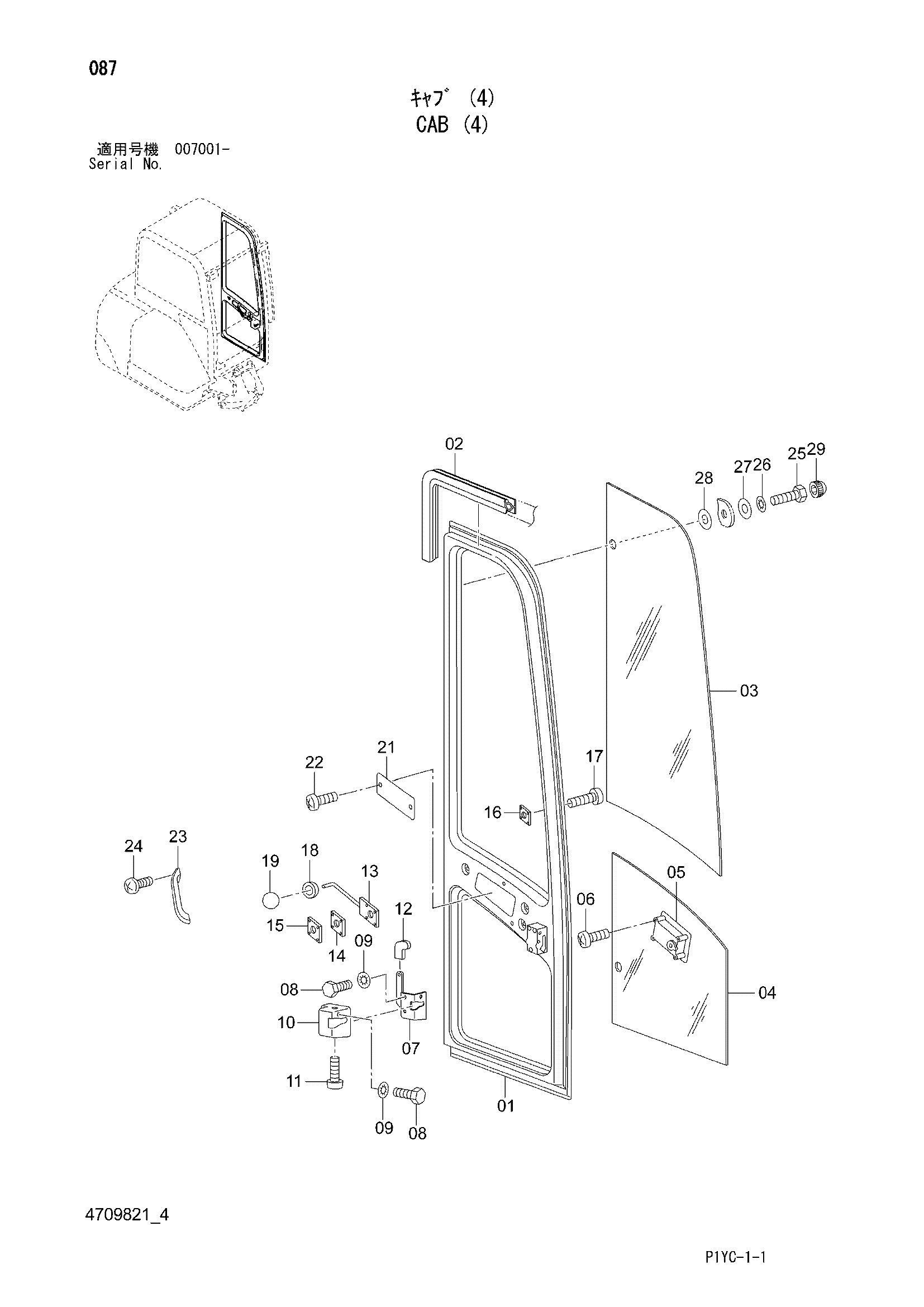

Заводская схема «Кабина (4)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4611451 | Дверь в сборе | 1 | |
| 01 | 4607246 | Дверь | 1 |
| 02 | 4607247 | Уплотнение | 1 |
| 03 | 4607248 | Стекло | 1 |
| 04 | 4607249 | Стекло | 1 |
| 05 | 4607250 | Рукоятка | 1 |
| 06 | 4607251 | Винт | 4 |
| 07 | 4607252 | Замок | 1 |
| 08 | 4607253 | Винт | 3 |
| 09 | 4607156 | Шайба | 3 |
| 10 | 4607254 | Крышка | 1 |
| 11 | 4607255 | Винт | 2 |
| 12 | 4607256 | Крышка | 1 |
| 13 | 4607257 | Замок | 1 |
| 14 | 4607258 | Резиновая прокладка | 1 |
| 15 | 4607259 | Пластина | 1 |
| 16 | 4607260 | Пластина | 1 |
| 17 | 4607261 | Винт | 4 |
| 18 | 4607262 | Проставка | 1 |
| 19 | 4607263 | Рукоятка | 1 |
| 21 | 4607264 | Крышка | 1 |
| 22 | 4607265 | Винт | 2 |
| 23 | 4607266 | Рукоятка | 1 |
| 24 | 4607265 | Винт | 2 |
| 25 | 4607267 | Винт | 2 |
| 26 | 4609764 | Шайба | 2 |
| 27 | 4617184 | Шайба | 2 |
| 28 | 4607180 | Шайба | 2 |
| 29 | 4607192 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
