Рама — HITACHI ZX27-3

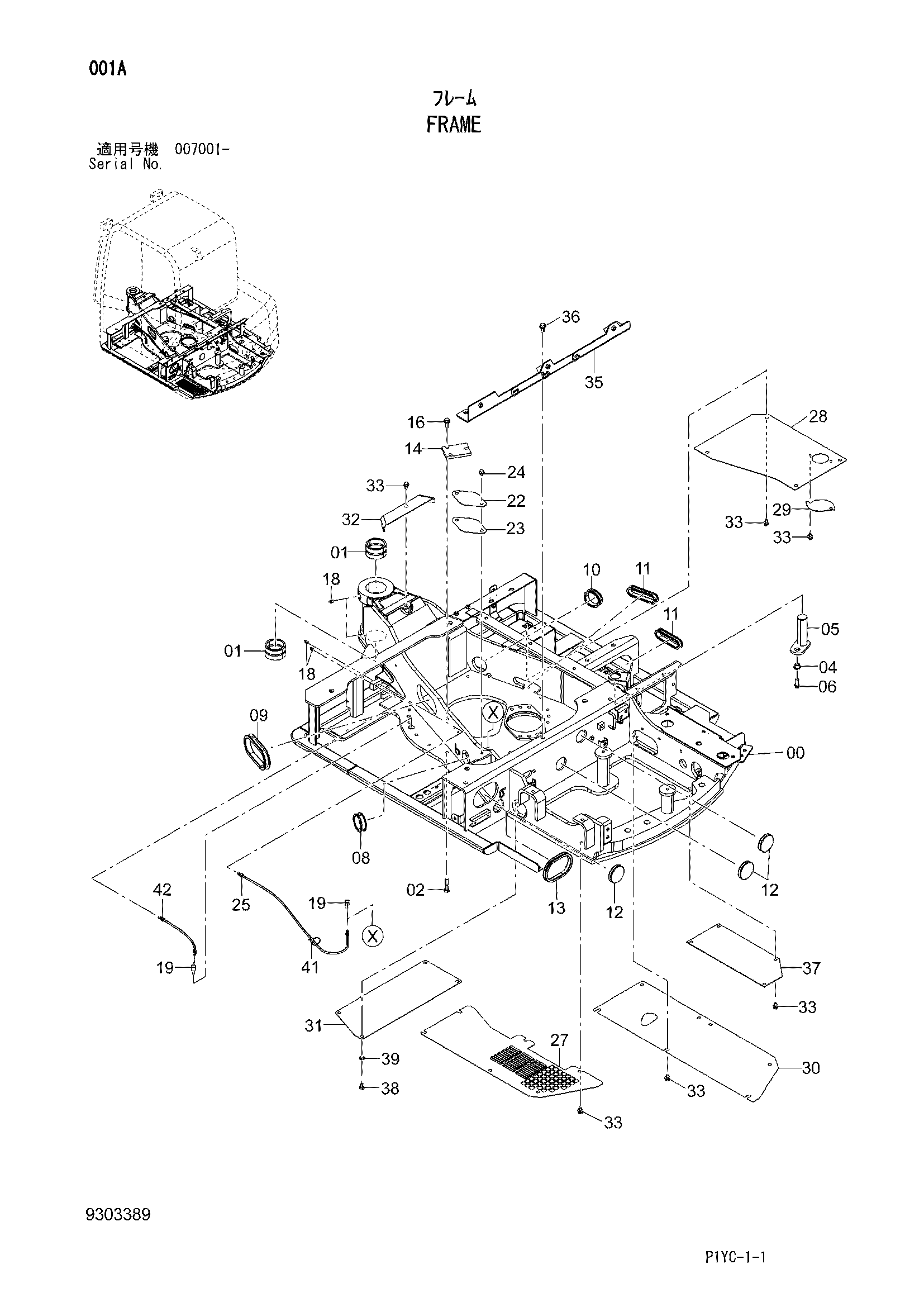

Заводская схема «Рама» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012444 | Рама основной | 1 |
| 01 | 4409122 | Втулка | 2 |
| 02 | J921255 | Болт | 23 |
| 04 | 4339354 | Втулка | 1 |
| 05 | 9758064 | Палец | 1 |
| 06 | J901230 | Болт | 1 |
| 08 | 4255530 | Резиновая втулка | 1 |
| 09 | 4643648 | Резиновая втулка | 1 |
| 10 | 4240698 | Резиновая втулка | 1 |
| 11 | 4608959 | Резиновая втулка | 2 |
| 12 | 4201928 | Резиновая втулка | 3 |
| 13 | 4626998 | Резиновая втулка | 1 |
| 14 | 4643649 | Ограничитель | 1 |
| 16 | J271235 | Болт с шайбой | 2 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | J75481 | Пресс-маслёнка | 4 |
| 19 | 4606713 | Угловой штуцер | 2 |
| 22 | 4604209 | Крышка | 1 |
| 23 | 4161735 | Манжета | 1 |
| 24 | J271016 | Болт с шайбой | 2 |
| 24A | J901016 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4705026 | Пластиковый шланг | 1 |
| 27 | 2057814 | Крышка | 1 |
| 28 | 8117723 | Крышка | 1 |
| 29 | 4640766 | Крышка | 1 |
| 30 | 4700256 | Крышка | 1 |
| 31 | 4700257 | Крышка | 1 |
| 32 | 4701038 | Крышка | 1 |
| 33 | J271020 | Болт с шайбой | 21 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 8118043 | Кронштейн | 1 |
| 36 | J271230 | Болт с шайбой | 3 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4707642 | Пластина | 1 |
| 38 | J921020 | Болт | 4 |
| 39 | J222010 | Шайба | 4 |
| 41 | 4055311 | Ленточный зажим | 1 |
| 42 | 4712774 | Шланг смазка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
