Рычаги хода (2) — HITACHI ZX27-3

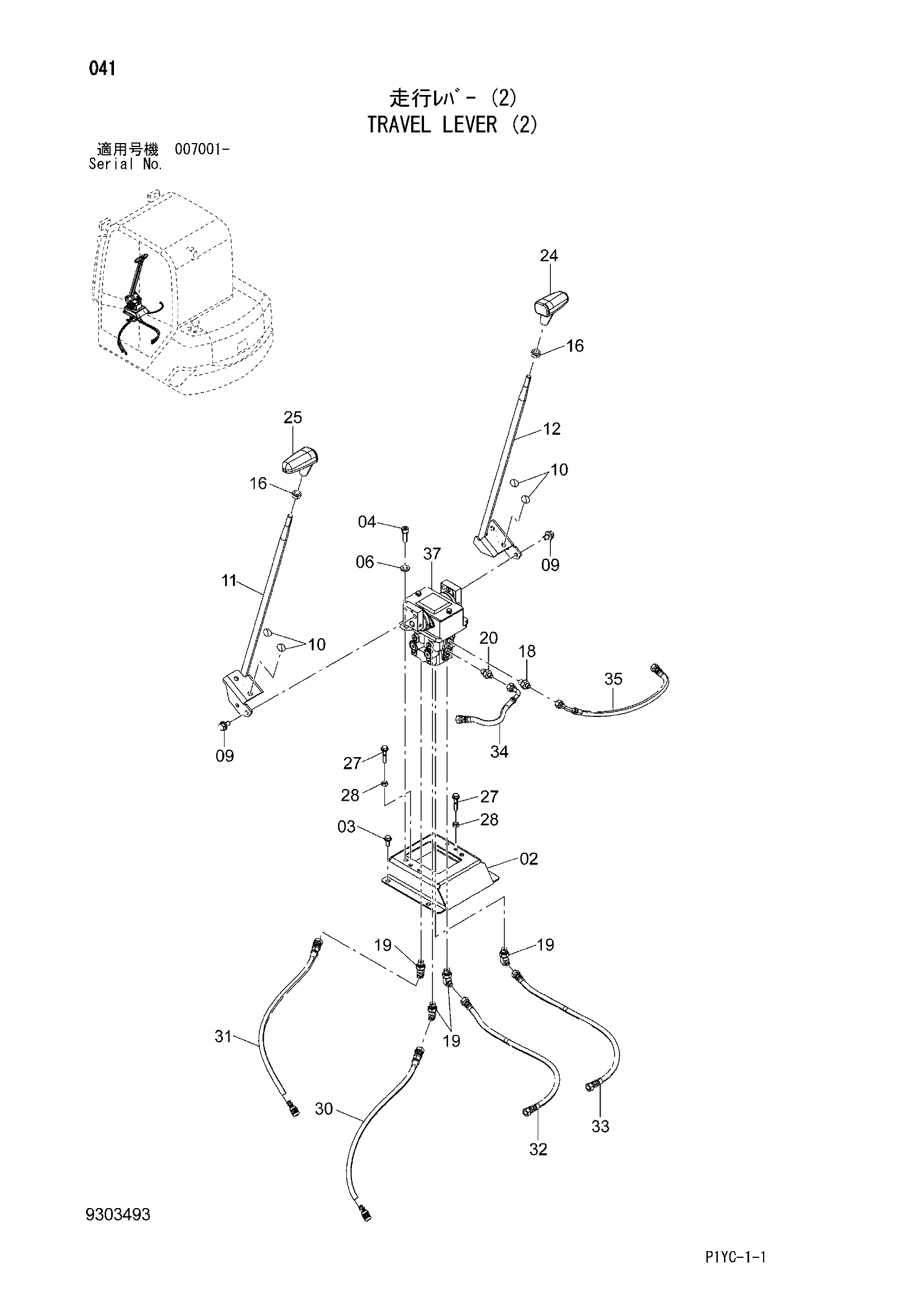

Заводская схема «Рычаги хода (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8117905 | Кронштейн | 1 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J781030 | Болт с внутренним шестигранником | 2 |
| 06 | J222010 | Шайба | 2 |
| 09 | J271020 | Болт с шайбой | 4 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4352415 | Пробка | 4 |
| 11 | 7053867 | Рычаг | 1 |
| 12 | 7053868 | Рычаг | 1 |
| 16 | 4424185 | Гайка | 2 |
| 18 | A852122 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4652862 | Фильтр | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 2051176 | Рукоятка | 1 |
| 25 | 2051177 | Рукоятка | 1 |
| 27 | J260840 | Болт с шайбой | 4 |
| 27A | J900840 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | M500807 | Гайка | 4 |
| 30 | 4708939 | Шланг (V2) | 1 |
| 31 | 4708940 | Шланг (V3) | 1 |
| 32 | 4708941 | Пластиковый шланг (V1) | 1 |
| 33 | 4708942 | Пластиковый шланг (V4) | 1 |
| 34 | 4708943 | Пластиковый шланг (VP) | 1 |
| 35 | 4708944 | Пластиковый шланг (VT) | 1 |
| 37 | 4609765 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
