Отвал рычаг (2) — HITACHI ZX27-3

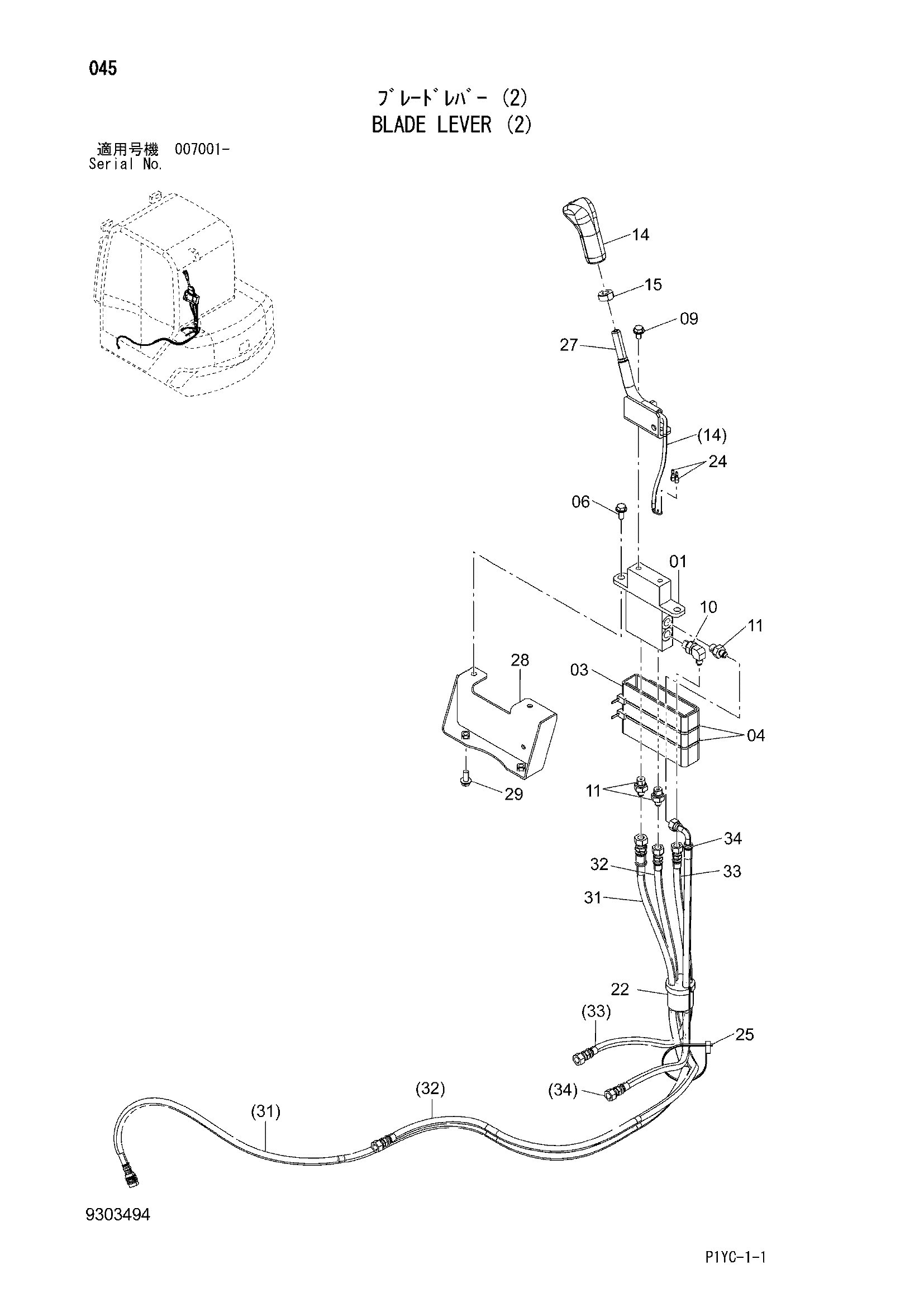

Заводская схема «Отвал рычаг (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4647100 | Пилотный клапан | 1 |
| 03 | 4629329 | Стекловата | 1 |
| 04 | 4323613 | Ленточный зажим | 2 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4699868 | Рукоятка | 1 |
| 15 | 4701488 | Гайка | 1 |
| 22 | 4673255 | Резиновая прокладка | 1 |
| 24 | 4313180 | Клемма | 2 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 27 | 8120327 | Рычаг | 1 |
| 28 | 8120392 | Кронштейн | 1 |
| 29 | J260820 | Болт с шайбой | 2 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | 4709652 | Шланг (X1) | 1 |
| 32 | 4709653 | Пластиковый шланг (X2) | 1 |
| 33 | 4709654 | Пластиковый шланг (XP) | 1 |
| 34 | 4709657 | Пластиковый шланг (XT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
