Отопитель крышка — HITACHI ZX27-3

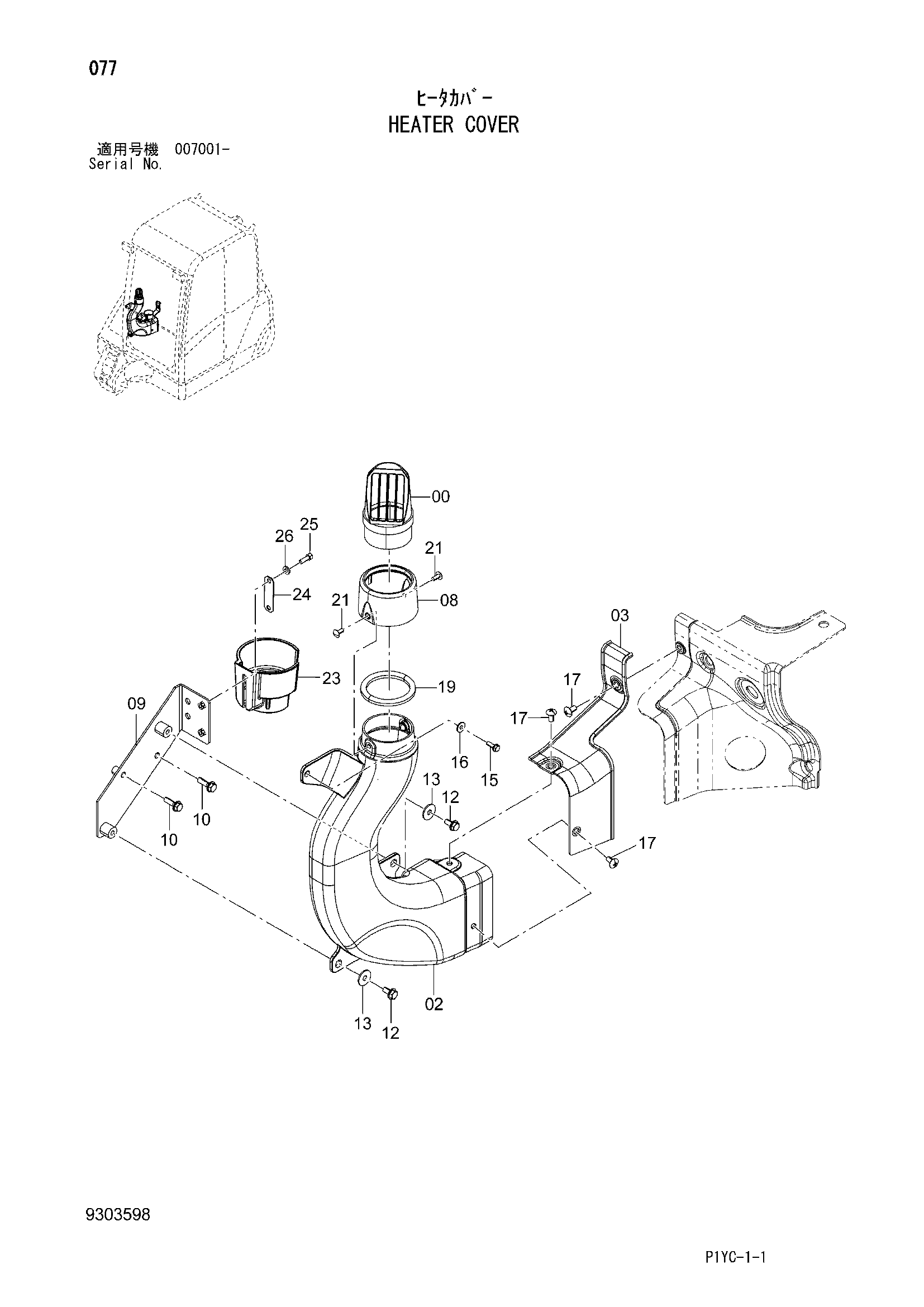

Заводская схема «Отопитель крышка» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4632727 | Воздуховод | 1 |
| 02 | 4701048 | Воздуховод | 1 |
| 03 | 4701049 | Крышка | 1 |
| 08 | 4703508 | Крышка | 1 |
| 09 | 8118609 | Кронштейн | 1 |
| 10 | J260830 | Болт с шайбой | 2 |
| 10A | J900830 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4338215 | Шайба | 2 |
| 15 | J260620 | Болт с шайбой | 1 |
| 15A | J900620 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | 4466009 | Плоская шайба | 1 |
| 17 | J650816 | Винт | 3 |
| 19 | 4703301 | Резиновая прокладка | 1 |
| 21 | J650614 | Винт | 2 |
| 23 | 4626962 | Держатель | 1 |
| 24 | 4626724 | Пластина | 1 |
| 25 | J780620 | Болт с внутренним шестигранником | 2 |
| 26 | J222006 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
