Топливные трубопроводы — HITACHI ZX27-3

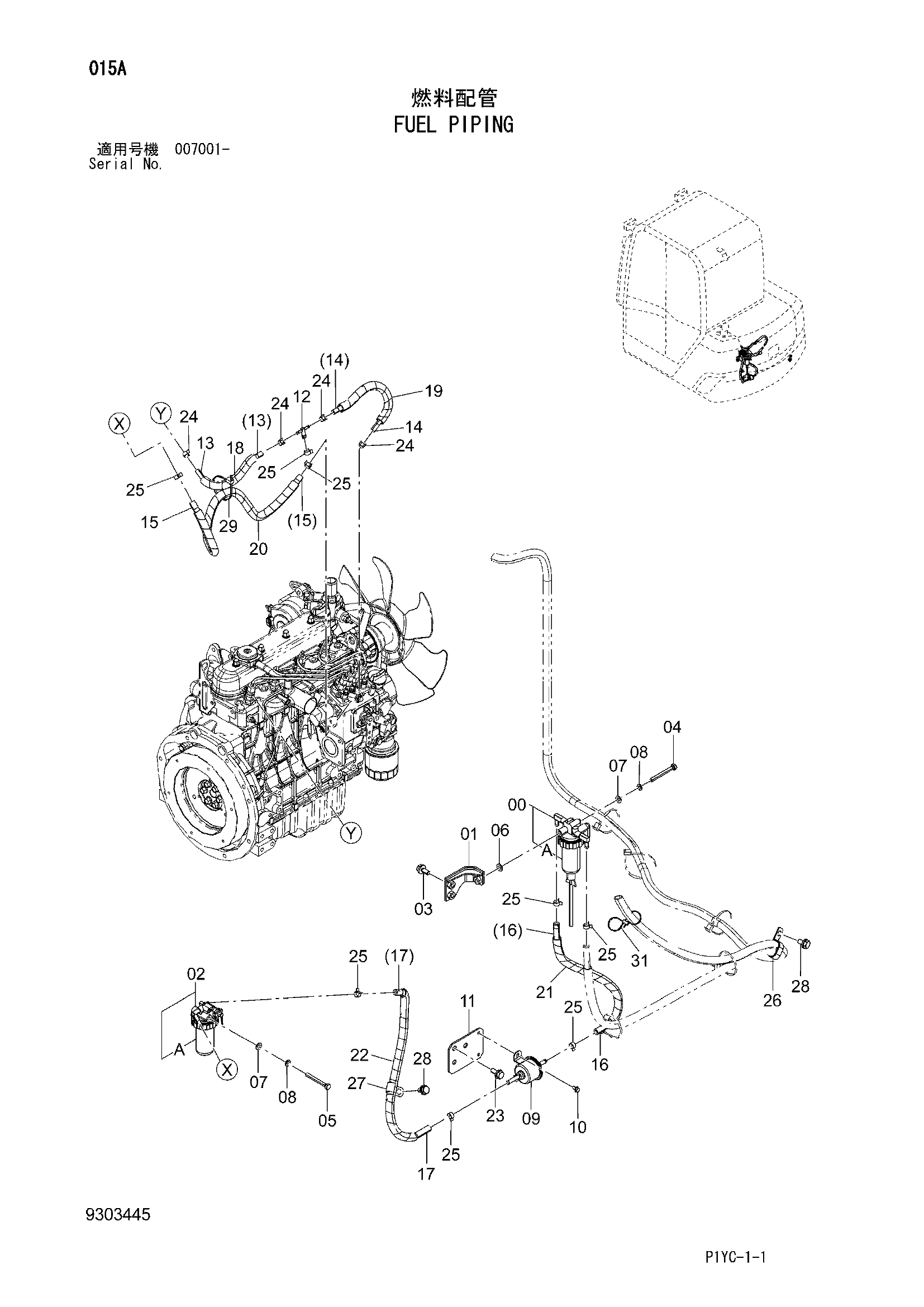

Заводская схема «Топливные трубопроводы» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4468770 | Фильтр | 1 |
| 00A | 4484740 | Комплект элемент | 1 |
| 01 | 8117925 | Кронштейн | 1 |
| 02 | 4388458 | Фильтр | 1 |
| 02A | 4413286 замена: 4454529 | Фильтрующий элемент | 1 |
| 02A | 4454529 | Комплект элемент | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J900875 | Болт | 1 |
| 05 | J900870 | Болт | 1 |
| 06 | J222008 | Шайба | 1 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | 4440693 | Насос | 1 |
| 10 | J260614 | Болт с шайбой | 2 |
| 10A | J900614 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 9771085 | Кронштейн | 1 |
| 12 | 4348594 | Тройник | 1 |
| 13 | 4403627 | Топливный шланг | 1 |
| 14 | 4403628 | Топливный шланг | 1 |
| 15 | 4346828 | Топливный шланг | 1 |
| 16 | 4346563 | Топливный шланг | 1 |
| 17 | 4352772 | Топливный шланг | 1 |
| 18 | 4427938 | Трубка | 1 |
| 19 | 4422674 | Трубка | 1 |
| 20 | 4346824 | Трубка | 1 |
| 21 | 4428404 | Трубка | 1 |
| 22 | 4400457 | Трубка | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4394363 | Хомут шланга | 4 |
| 25 | 4616159 | Хомут шланга | 8 |
| 26 | 4190282 | Зажим | 1 |
| 27 | 4190273 | Зажим | 1 |
| 28 | J271020 | Болт с шайбой | 2 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 31 | 4371049 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
