Електр/детали(2) — HITACHI ZX27-3

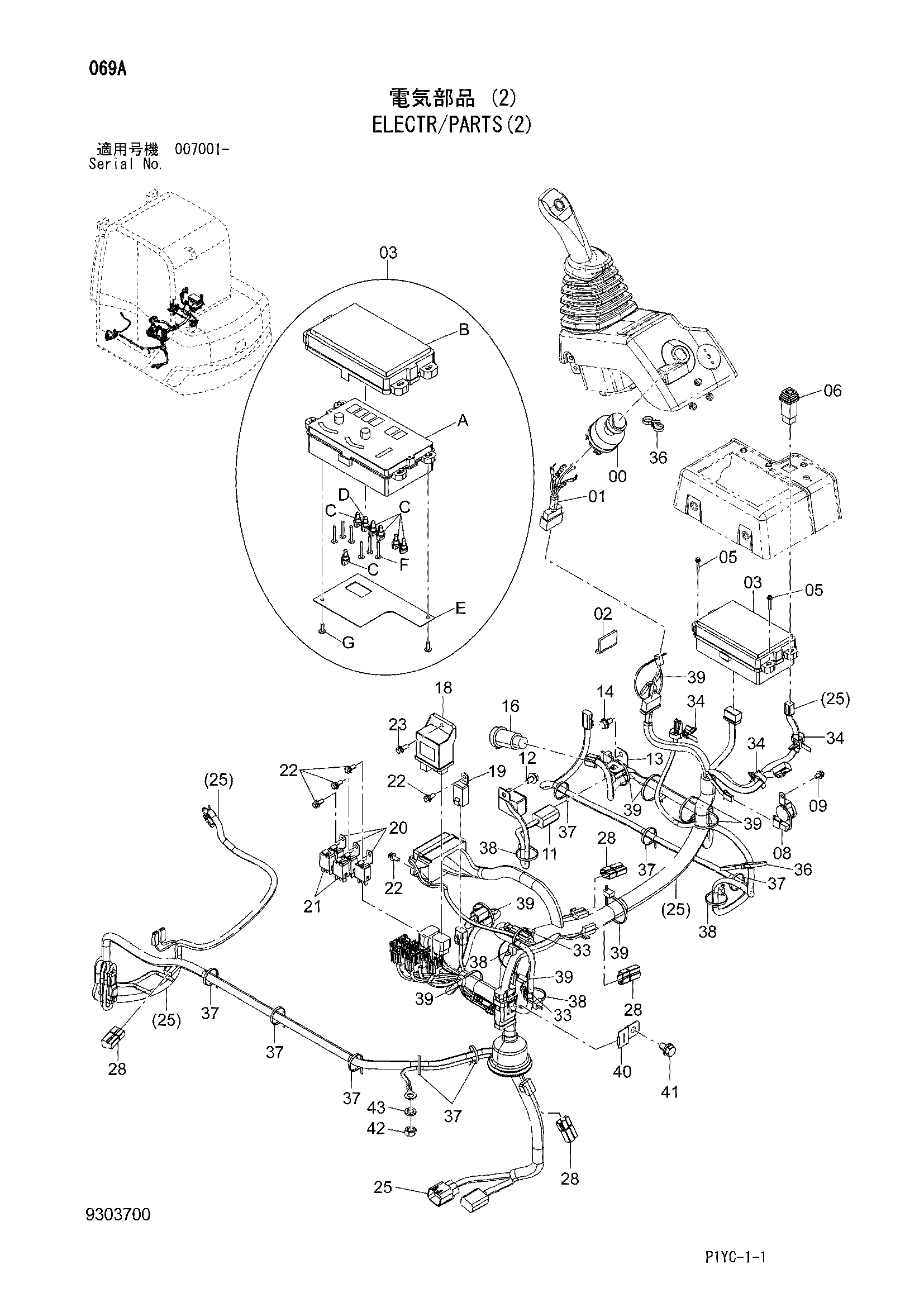

Заводская схема «Електр/детали(2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3111963 | Жгут проводов | 1 |
| 02 | 4673315 | Резиновая прокладка | 1 |
| 03 | 4701481 | Измеритель | 1 |
| 03A | 4664571 | Плата указатель | 1 |
| 03B | 4664572 | Стекло | 1 |
| 03C | 4664573 | Лампа (14V 1.4W) | 6 |
| 03D | 4664574 | Лампа (14V 3W) | 1 |
| 03E | 4664575 | Крышка нижний | 1 |
| 03F | 4664576 | Винт с шайбой | 6 |
| 03G | 4664577 | Самонарезающий винт | 2 |
| 05 | J680425 | Винт с шайбой | 4 |
| 06 | 4670579 | Выключатель | 1 |
| 08 | 4330649 | Зуммер | 1 |
| 09 | J680612 | Винт с шайбой | 1 |
| 11 | 4700670 | Блок реле | 1 |
| 12 | J260816 | Болт с шайбой | 1 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4701159 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 1 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4432965 | Разъём | 1 |
| 18 | 4417631 | Контроллер | 1 |
| 19 | 4419860 | Реле | 1 |
| 20 | 4607115 | Реле | 3 |
| 21 | 4617341 | Реле | 2 |
| 22 | J680616 | Винт с шайбой | 6 |
| 23 | J680620 | Винт с шайбой | 1 |
| 25 | 1036381 | Жгут проводов | 1 |
| 28 | 4704099 | Диод | 4 |
| 33 | 4665161 | Базовый | 2 |
| 34 | 4641521 | Зажим | 3 |
| 36 | 4371049 | Ленточный зажим | 2 |
| 37 | 4326365 | Ленточный зажим | 8 |
| 38 | 4055311 | Ленточный зажим | 4 |
| 39 | 4055312 | Ленточный зажим | 9 |
| 40 | 4610592 | Кронштейн | 1 |
| 41 | J271020 | Болт с шайбой | 1 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J950010 | Гайка | 1 |
| 43 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
