Топливный бак — HITACHI ZX27-3

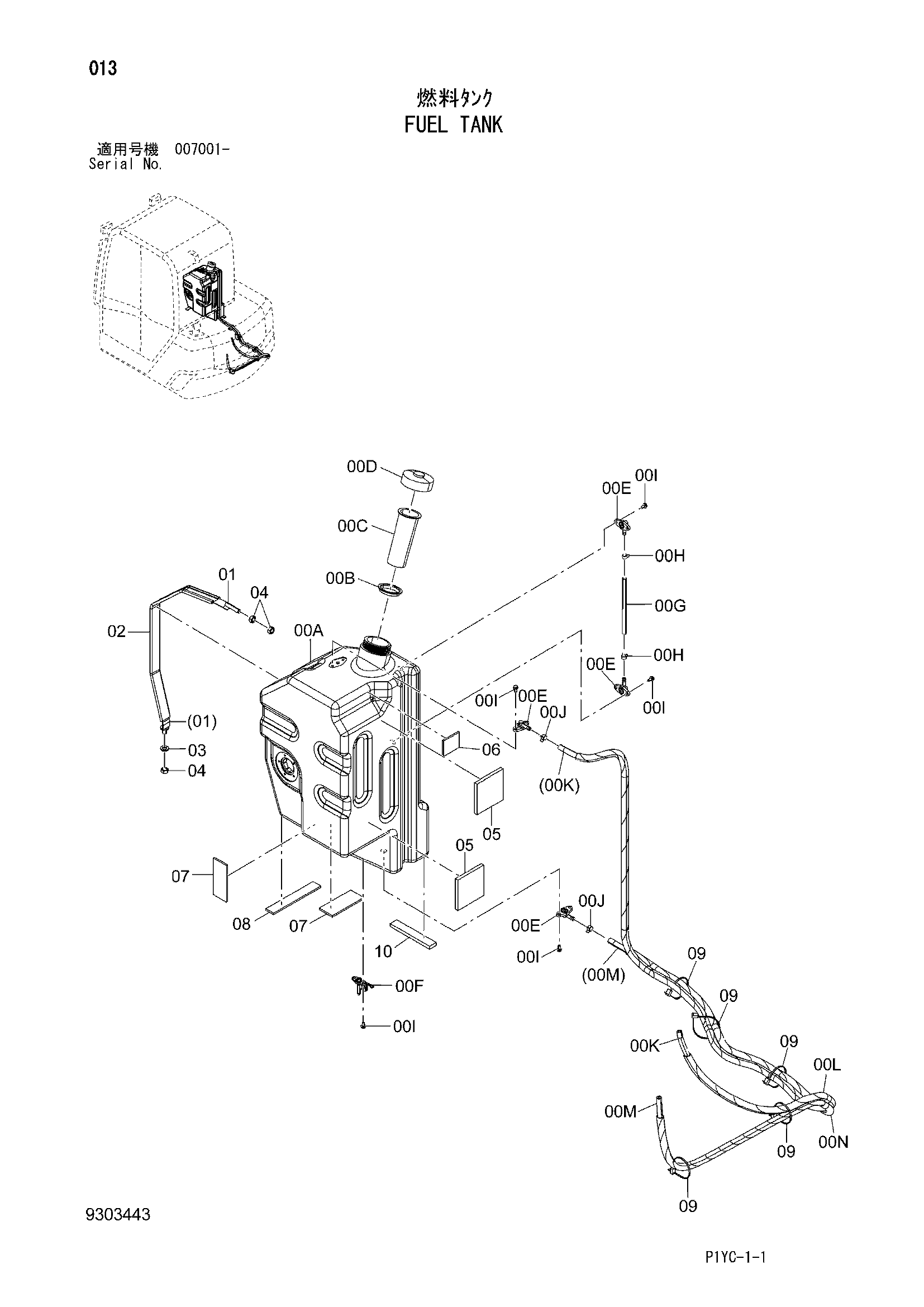

Заводская схема «Топливный бак» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700857 | Топливный бак | 1 |
| 00A | 1034524 | Топливный бак | 1 |
| 00B | 4630447 | Манжета | 1 |
| 00C | 4442449 | Фильтр | 1 |
| 00D | 4442447 | Колпачок | 1 |
| 00E | 4608249 | Соединение | 4 |
| 00F | 4358947 | Кран | 1 |
| 00G | 4427946 | Топливный шланг | 1 |
| 00H | 4351486 | Хомут шланга | 2 |
| 00I | J260614 | Болт с шайбой | 10 |
| 00IA | J900614 | Болт | 1 |
| 00IB | A590106 | Плоская шайба | 1 |
| 00J | 4616159 | Хомут шланга | 2 |
| 00K | 4403916 | Топливный шланг | 1 |
| 00L | 4672099 | Трубка | 1 |
| 00M | 4453954 | Топливный шланг | 1 |
| 00N | 4403913 | Трубка | 1 |
| 01 | 9771031 | Ремень | 1 |
| 02 | 4358422 | Резиновая прокладка | 1 |
| 03 | J222010 | Шайба | 1 |
| 04 | J950010 | Гайка | 3 |
| 05 | 4467988 | Резиновая прокладка | 2 |
| 06 | 4683628 | Резиновая прокладка | 1 |
| 07 | 4607362 | Резиновая подушка | 2 |
| 08 | 4657495 | Резиновая прокладка | 1 |
| 09 | 4055312 | Ленточный зажим | 5 |
| 10 | 4709970 | Резиновая подушка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
