Электрооборудование (1-3) — HITACHI ZX27-3

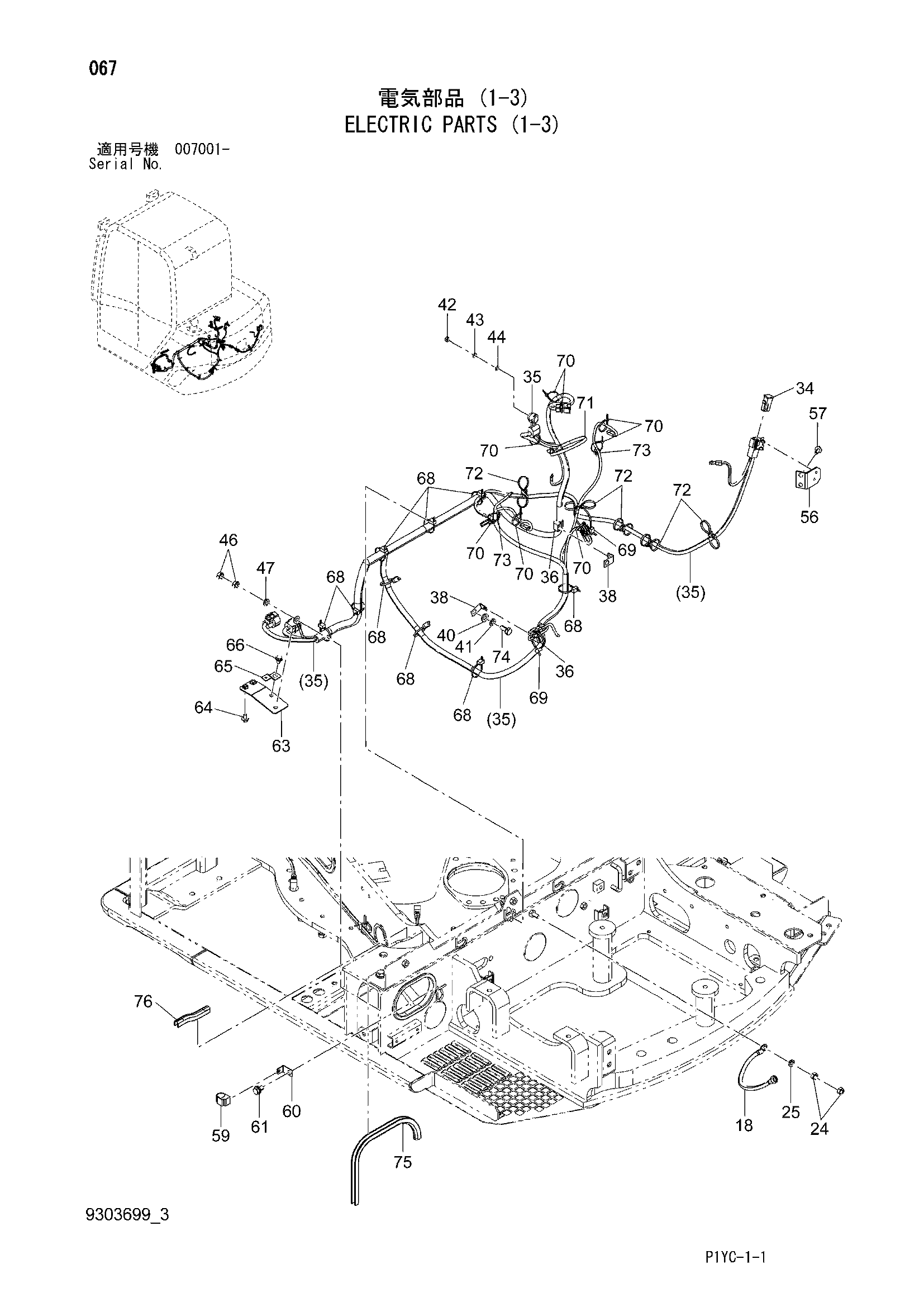

Заводская схема «Электрооборудование (1-3)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4709990 | Трос | 1 |
| 24 | J950010 | Гайка | 2 |
| 25 | A590910 | Пружинная шайба | 1 |
| 34 | 4414201 | Фусибле-линк | 1 |
| 35 | 2057896 | Жгут проводов | 1 |
| 36 | 4686458 | Хомут | 2 |
| 38 | 4687871 | Кронштейн | 2 |
| 40 | J222010 | Шайба | 1 |
| 41 | A590910 | Пружинная шайба | 1 |
| 42 | M500605 | Гайка | 1 |
| 43 | A590906 | Пружинная шайба | 1 |
| 44 | A590106 | Плоская шайба | 1 |
| 46 | J950010 | Гайка | 2 |
| 47 | A590910 | Пружинная шайба | 1 |
| 56 | 4701211 | Кронштейн | 1 |
| 57 | J260820 | Болт с шайбой | 2 |
| 57A | J900820 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 59 | 4686460 | Хомут | 1 |
| 60 | 4687871 | Кронштейн | 1 |
| 61 | J271020 | Болт с шайбой | 1 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 8118052 | Кронштейн | 1 |
| 64 | J260816 | Болт с шайбой | 2 |
| 64A | J900816 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 65 | 4701252 | Кронштейн | 1 |
| 66 | J260816 | Болт с шайбой | 1 |
| 66A | J900816 | Болт | 1 |
| 66B | A590108 | Плоская шайба | 1 |
| 68 | 4055311 | Ленточный зажим | 9 |
| 69 | 4055312 | Ленточный зажим | 2 |
| 70 | 4326365 | Ленточный зажим | 8 |
| 71 | 4323613 | Ленточный зажим | 1 |
| 72 | 4371049 | Ленточный зажим | 5 |
| 73 | 4665161 | Базовый | 2 |
| 74 | J241025 | Болт | 1 |
| 75 | 4477702 | Амортизатор | 1 |
| 76 | 4708325 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
