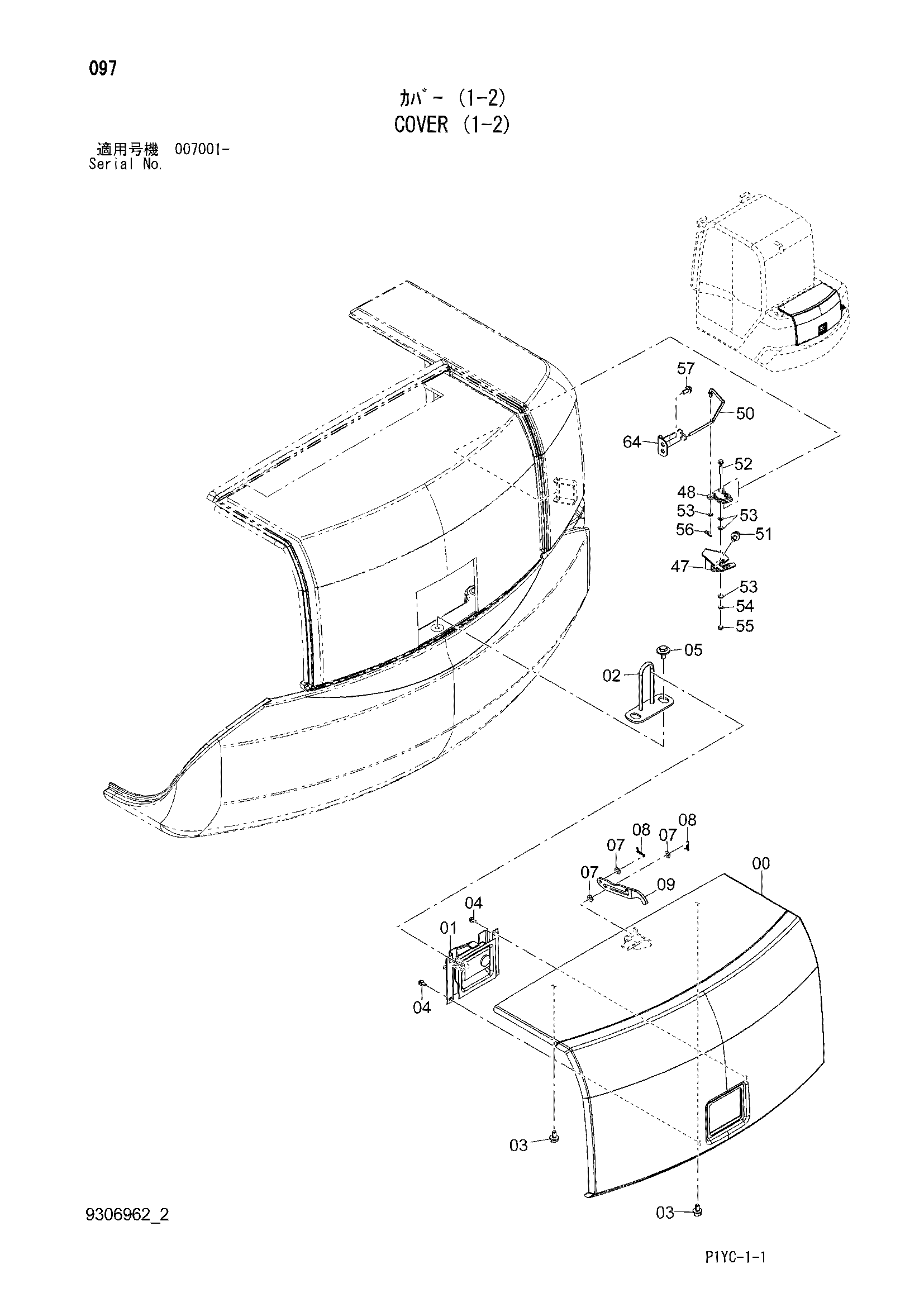

Облицовка (1-2) — HITACHI ZX27-3
Заводская схема «Облицовка (1-2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027746 | Крышка двигатель | 1 |
| 01 | 4418105 | Раткх | 1 |
| 02 | 9766294 | Защёлка | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J260616 | Болт с шайбой | 4 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | J281025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | A590108 | Плоская шайба | 3 |
| 08 | 4402852 | Стопорный палец | 2 |
| 09 | 4353220 | Ограничитель | 1 |
| 47 | 8119212 | Защёлка | 1 |
| 48 | 4660981 | Замок | 1 |
| 50 | 9771479 | Шток | 1 |
| 51 | J271020 | Болт с шайбой | 2 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J260635 | Болт с шайбой | 2 |
| 52A | J900635 | Болт | 1 |
| 52B | A590106 | Плоская шайба | 1 |
| 53 | A590106 | Плоская шайба | 7 |
| 54 | A590906 | Пружинная шайба | 2 |
| 55 | M500605 | Гайка | 2 |
| 56 | 4365839 | Стопорный палец | 1 |
| 57 | J260820 | Болт с шайбой | 2 |
| 57A | J900820 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 64 | 9772400 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
