Облицовка (1-1) — HITACHI ZX27-3

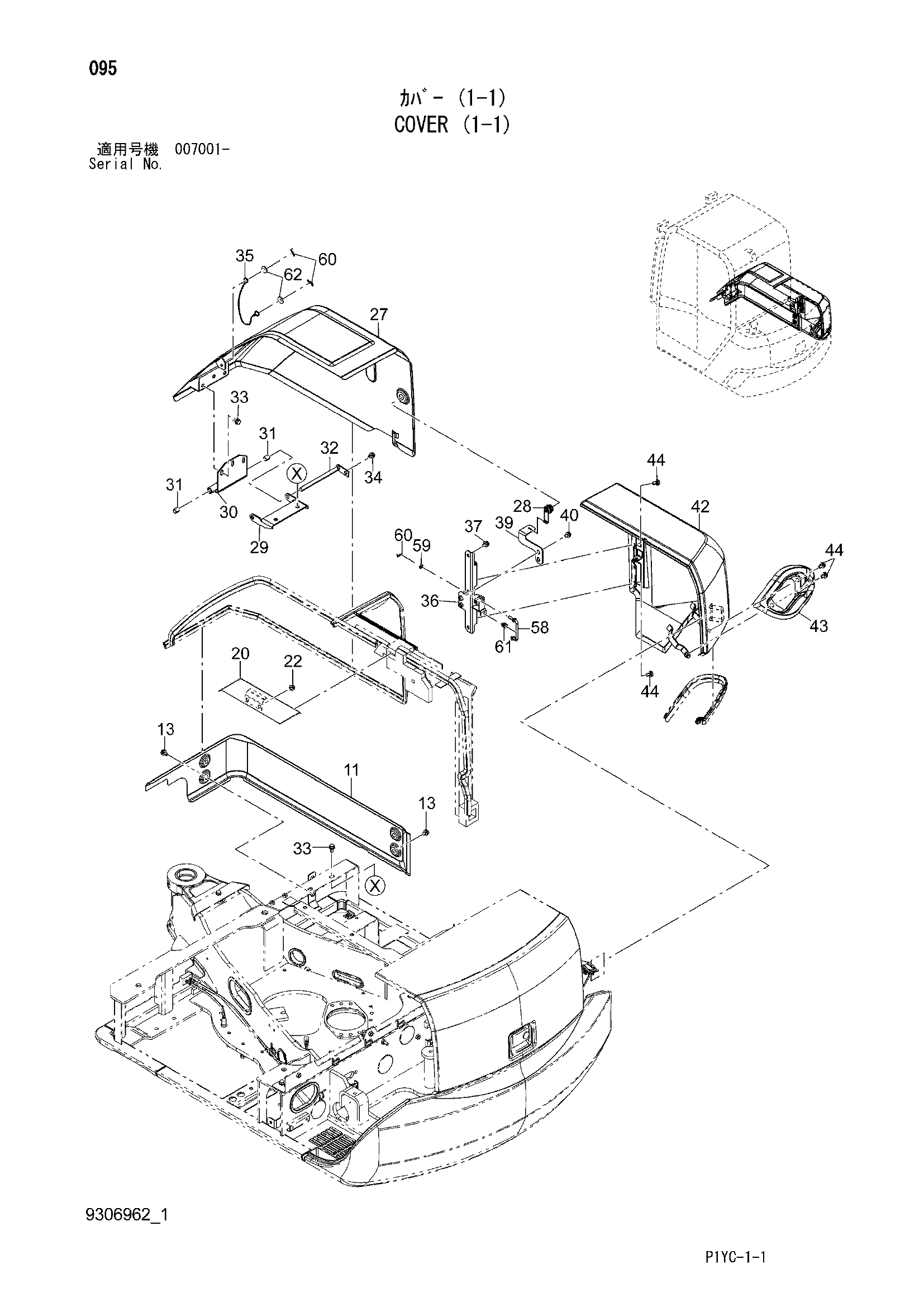

Заводская схема «Облицовка (1-1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 2058366 | Крышка передний | 1 |
| 13 | J271020 | Болт с шайбой | 4 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 20 | 8120096 | Крышка | 1 |
| 22 | J271016 | Болт с шайбой | 2 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 27 | 6027731 | Крышка | 1 |
| 28 | 4366055 | Замок | 1 |
| 29 | 8119213 | Кронштейн | 1 |
| 30 | 8119211 | Тяга | 1 |
| 31 | 4280300 | Втулка | 2 |
| 32 | 9771480 | Палец | 1 |
| 33 | J271025 | Болт с шайбой | 5 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4639709 | Провод | 1 |
| 36 | 8119214 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 3 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4711758 | Пластина | 1 |
| 40 | J271020 | Болт с шайбой | 2 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 6027682 | Крышка боковой | 1 |
| 43 | 7057725 | Крышка | 1 |
| 44 | J271020 | Болт с шайбой | 6 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 58 | 9772024 | Стойка | 1 |
| 59 | A590108 | Плоская шайба | 1 |
| 60 | 4402852 | Стопорный палец | 3 |
| 61 | 4399244 | Держатель | 1 |
| 62 | 4338215 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
