Дополнительный педаль (2) — HITACHI ZX27-3

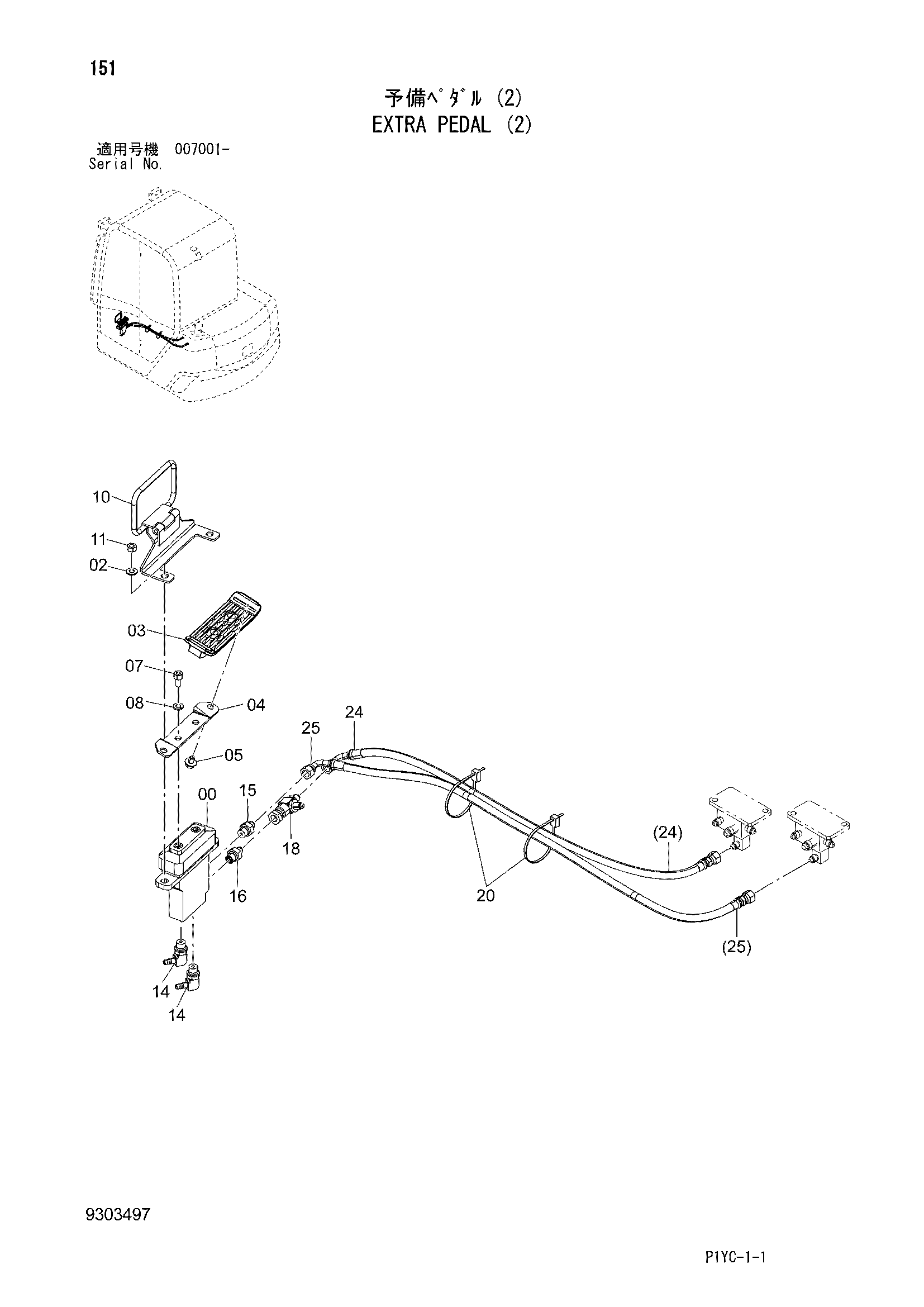

Заводская схема «Дополнительный педаль (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | 4612247 | Педаль | 1 |
| 04 | 4611406 | Кронштейн | 1 |
| 05 | J260812 | Болт с шайбой | 2 |
| 05A | J900812 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | J780816 | Болт с внутренним шестигранником | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 8098457 | Крышка | 1 |
| 11 | M500807 | Гайка | 2 |
| 14 | 4467375 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4652862 | Фильтр | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4667624 | Унион S | 1 |
| 20 | 4055312 | Ленточный зажим | 2 |
| 24 | 4708949 | Пластиковый шланг (YP) | 1 |
| 25 | 4708950 | Пластиковый шланг (YT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
