Основные гидролинии (2) — HITACHI ZX27-3

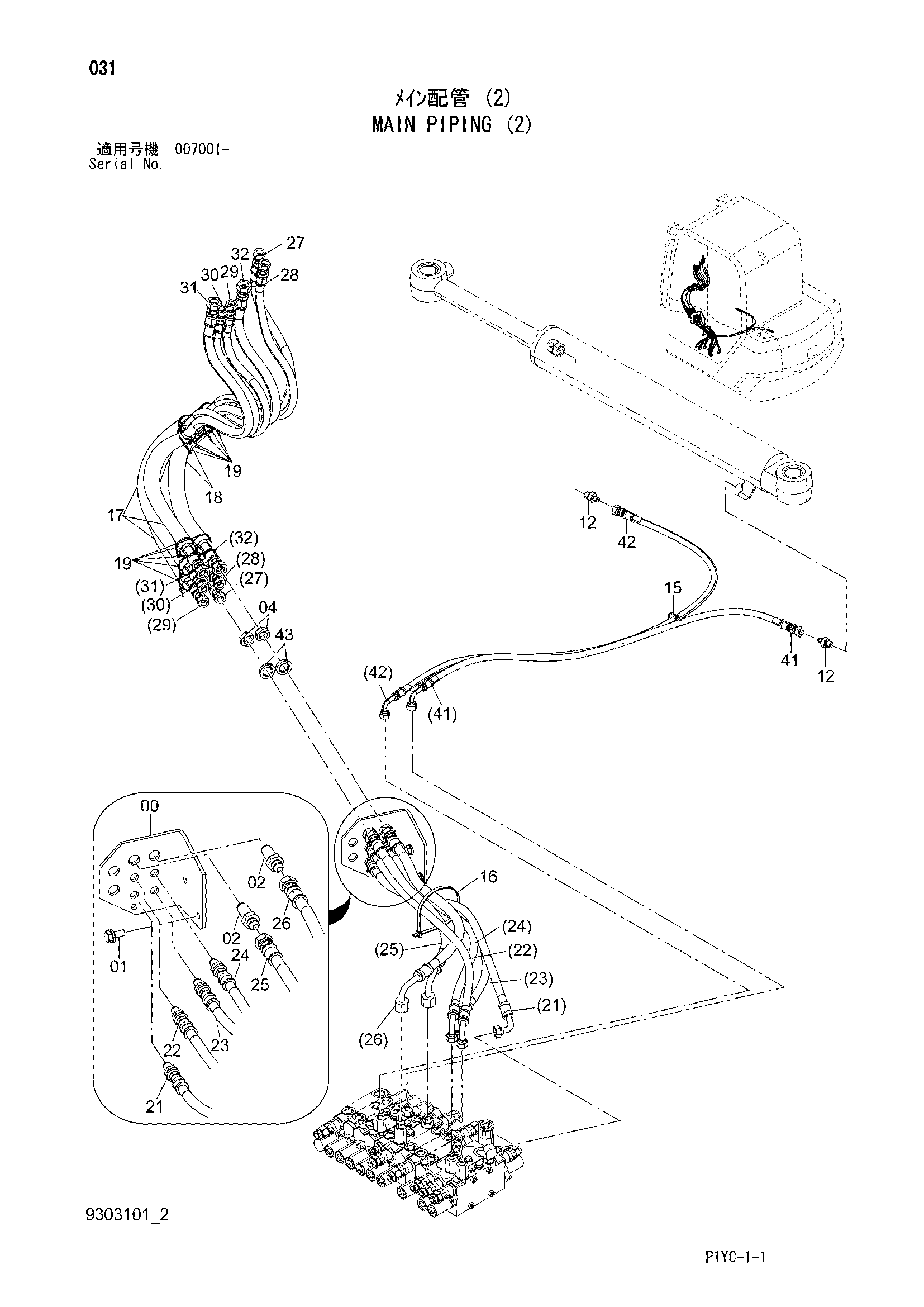

Заводская схема «Основные гидролинии (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3116261 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4656270 | Адаптер | 2 |
| 04 | 4465189 | Гайка | 2 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4326365 | Ленточный зажим | 1 |
| 16 | 4323613 | Ленточный зажим | 1 |
| 17 | 4489557 | Защита шланга | 4 |
| 18 | 4489560 | Защита шланга | 2 |
| 19 | 4326365 | Ленточный зажим | 12 |
| 21 | 4705003 | Шланг (4, A1) | 1 |
| 22 | 4705004 | Шланг (5, B1) | 1 |
| 23 | 4705005 | Шланг (1, A2) | 1 |
| 24 | 4705006 | Шланг (2, B2) | 1 |
| 25 | 4705007 | Шланг (6, A5) | 1 |
| 26 | 4692913 | Шланг (3, B5) | 1 |
| 27 | 4705008 | Шланг (1, F6) | 1 |
| 28 | 4705009 | Шланг (2, F5) | 1 |
| 29 | 4705011 | Шланг (4, F3) | 1 |
| 30 | 4705012 | Шланг (5, F2) | 1 |
| 31 | 4705013 | Шланг (6, F1) | 1 |
| 32 | 4705010 | Шланг (3, F4) | 1 |
| 41 | 4705022 | Шланг (A7) | 1 |
| 42 | 4705023 | Шланг (B7) | 1 |
| 43 | J257220 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
