Глушитель — HITACHI ZX27-3

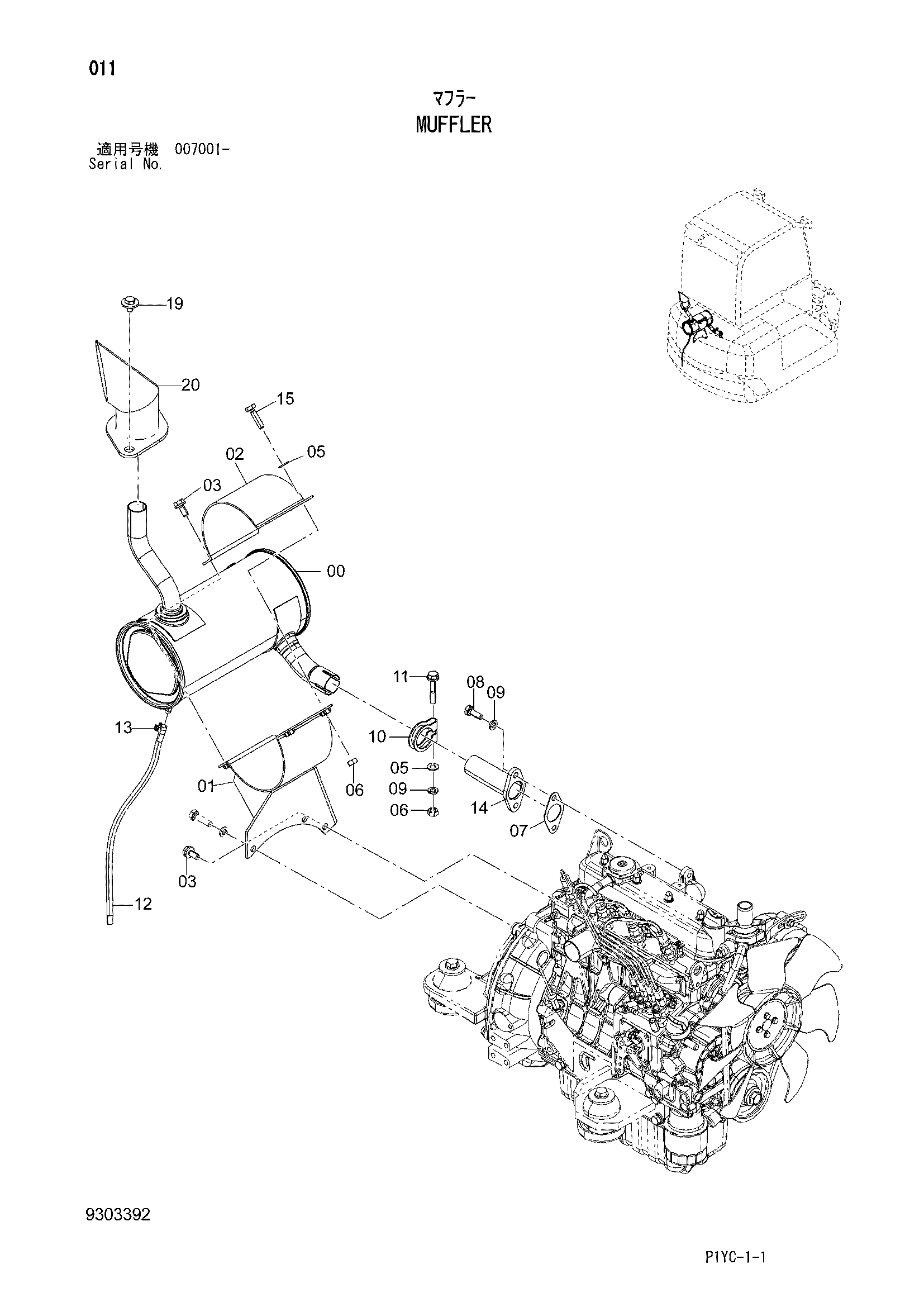

Заводская схема «Глушитель» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700752 | Глушитель | 1 |
| 01 | 7056962 | Кронштейн | 1 |
| 02 | 4401766 | Лента | 1 |
| 03 | J271025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A590110 | Плоская шайба | 3 |
| 06 | J950010 | Гайка | 3 |
| 07 | 4300464 | Прокладка | 1 |
| 08 | J241030 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 3 |
| 10 | 4620560 | Хомут | 1 |
| 11 | J271060 | Болт с шайбой | 1 |
| 11A | J901060 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4679972 | Трубка | 1 |
| 13 | 4396451 | Хомут шланга | 1 |
| 14 | 9771185 | Трубка фланец | 1 |
| 15 | J901040 | Болт | 2 |
| 19 | J281020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 20 | 8121853 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
