Электрооборудование (1-2) — HITACHI ZX27-3

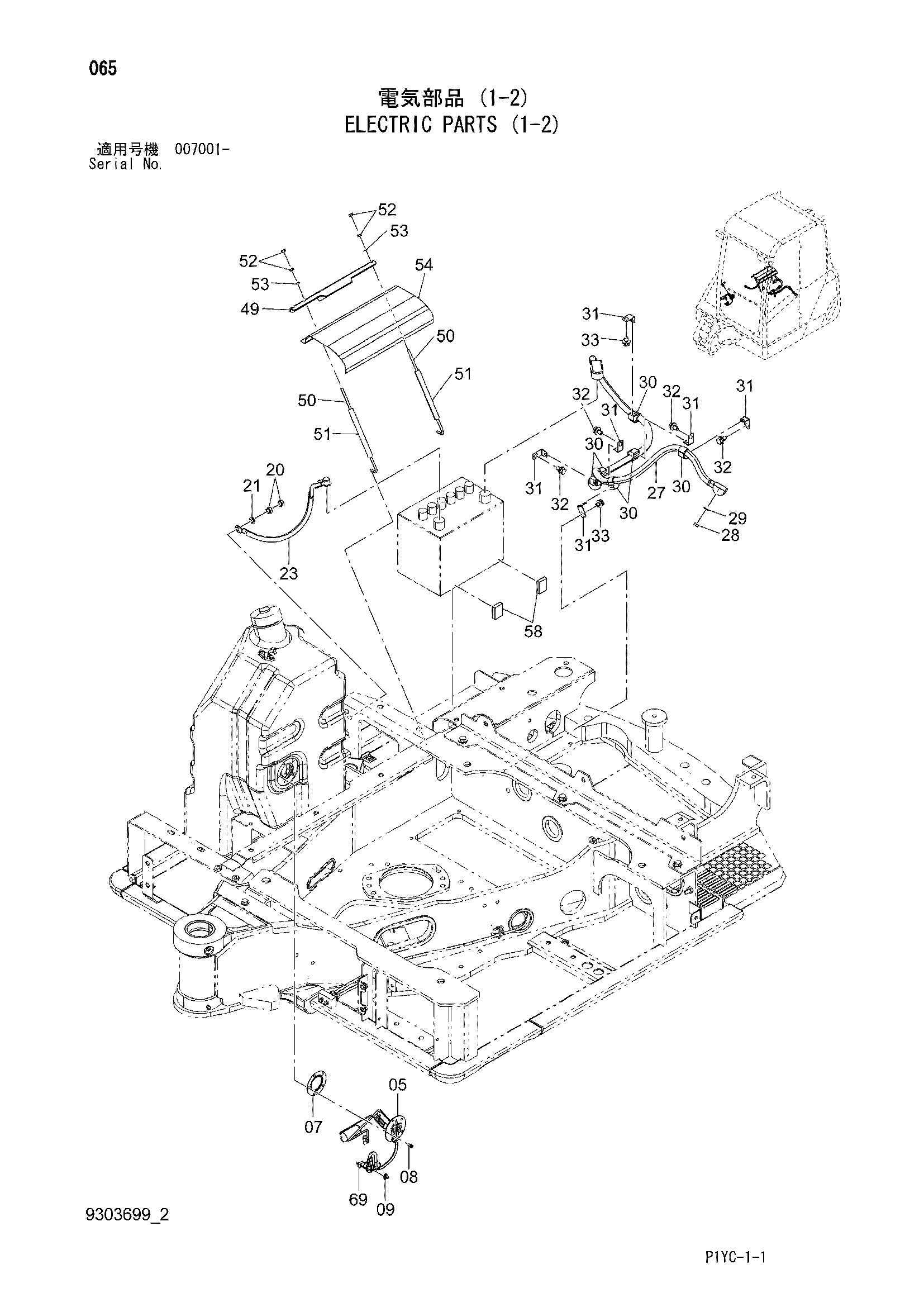

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4701811 | Поплавок | 1 |
| 07 | 4376524 | Манжета | 1 |
| 08 | 4382035 | Винт | 5 |
| 09 | 4686197 | Зажим | 1 |
| 20 | J950010 | Гайка | 2 |
| 21 | A590910 | Пружинная шайба | 1 |
| 23 | 4701156 | Трос батт. | 1 |
| 27 | 4701157 | Трос батт. | 1 |
| 28 | M500807 | Гайка | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 30 | 4686459 | Хомут | 6 |
| 31 | 4687871 | Кронштейн | 6 |
| 32 | J271020 | Болт с шайбой | 4 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271016 | Болт с шайбой | 2 |
| 33A | J901016 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 49 | 4279716 | Кронштейн | 1 |
| 50 | 4623695 | Болт | 2 |
| 51 | 4289704 | Трубка | 2 |
| 52 | M500605 | Гайка | 4 |
| 53 | A590106 | Плоская шайба | 2 |
| 54 | 4411944 | Крышка | 1 |
| 58 | 4627831 | Сиденье резиновый | 2 |
| 69 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
