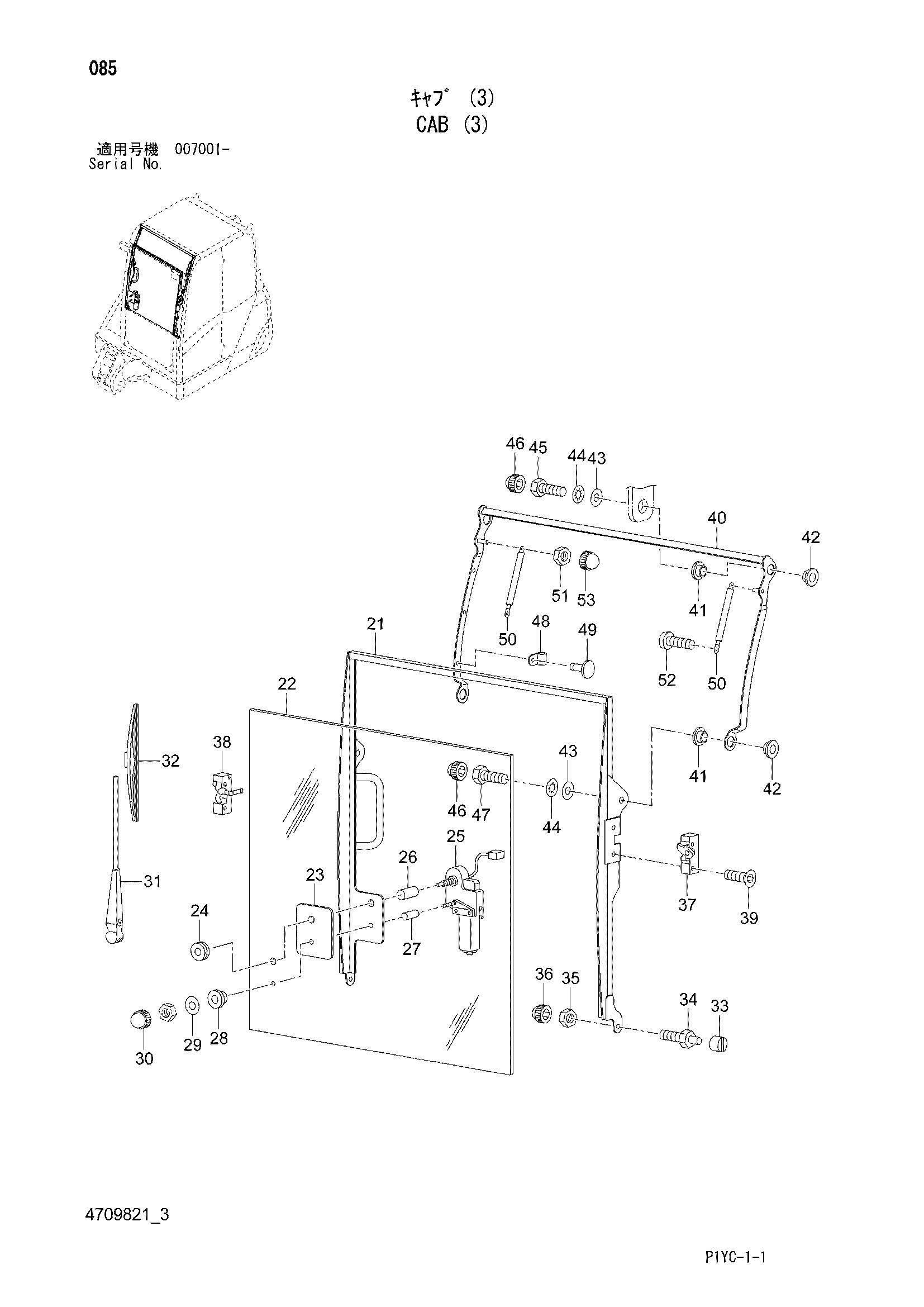

Кабина (3) — HITACHI ZX27-3
Заводская схема «Кабина (3)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4611461 | Окно в сборе | 1 | |
| 21 | 4607269 | Рама | 1 |
| 22 | 4607270 | Стекло | 1 |
| 23 | 4607271 | Резиновая прокладка | 1 |
| 24 | 4607272 | Резиновая втулка | 1 |
| 25 | 4607273 | Гидромотор | 1 |
| 26 | 4607274 | Проставка | 1 |
| 27 | 4607275 | Проставка | 1 |
| 28 | 4607262 | Проставка | 1 |
| 29 | 4607276 | Васха | 1 |
| 30 | 4607277 | Колпачок | 1 |
| 31 | 4607278 | Рукоять | 1 |
| 32 | 4607279 | Отвал | 1 |
| 33 | 4607280 | Ролик | 2 |
| 34 | 4607281 | Палец | 2 |
| 35 | 4607282 | Гайка | 2 |
| 36 | 4607283 | Колпачок | 2 |
| 37 | 4607284 | Замок | 1 |
| 38 | 4607285 | Замок | 1 |
| 39 | 4607286 | Винт | 4 |
| 40 | 4607287 | Рукоять | 1 |
| 41 | 4607288 | Проставка | 4 |
| 42 | 4607289 | Проставка | 4 |
| 43 | 4607175 | Шайба | 4 |
| 44 | 4607197 | Шайба | 4 |
| 45 | 4607290 | Винт | 2 |
| 46 | 4607277 | Колпачок | 4 |
| 47 | 4607196 | Винт | 2 |
| 48 | 4607291 | Зажим | 3 |
| 49 | 4607292 | Заклёпка | 3 |
| 50 | 4607293 | Амортизатор | 2 |
| 51 | 4607294 | Гайка | 2 |
| 52 | 4607176 | Винт | 2 |
| 53 | 4607277 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
