Отопитель (2) — HITACHI ZX27-3

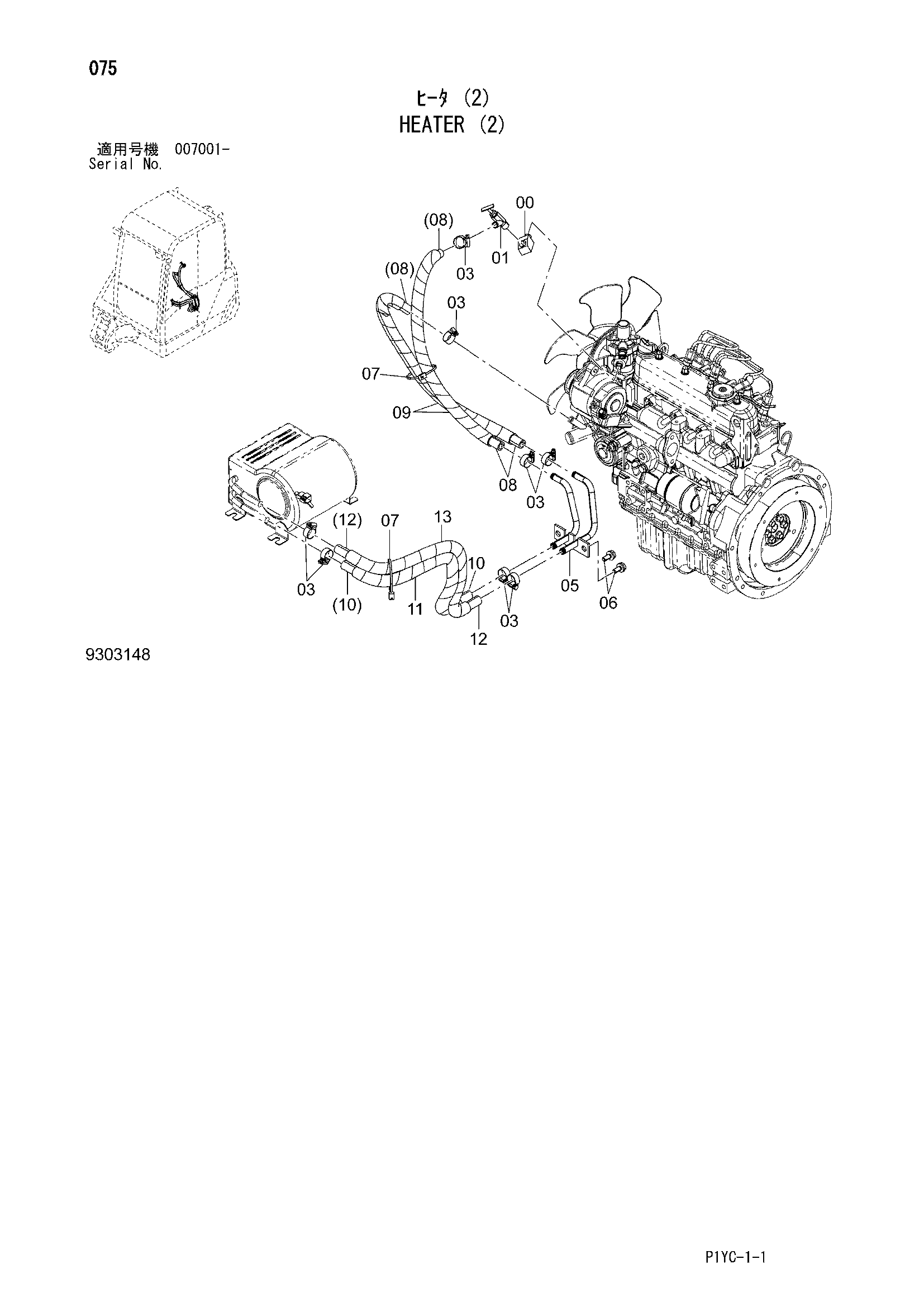

Заводская схема «Отопитель (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4451358 | Адаптер | 1 |
| 01 | 4508050 | Кран | 1 |
| 03 | 4514699 | Хомут шланга | 8 |
| 05 | 8117783 | Трубка | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4055312 | Ленточный зажим | 2 |
| 08 | 4475415 | Водяной шланг | 2 |
| 09 | 4475417 | Трубка корругатед | 2 |
| 10 | 4231620 | Водяной шланг | 1 |
| 11 | 4315267 | Трубка | 1 |
| 12 | 4475416 | Водяной шланг | 1 |
| 13 | 4475418 | Трубка корругатед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
