Пилотные гидролинии (1-1) — HITACHI ZX27-3

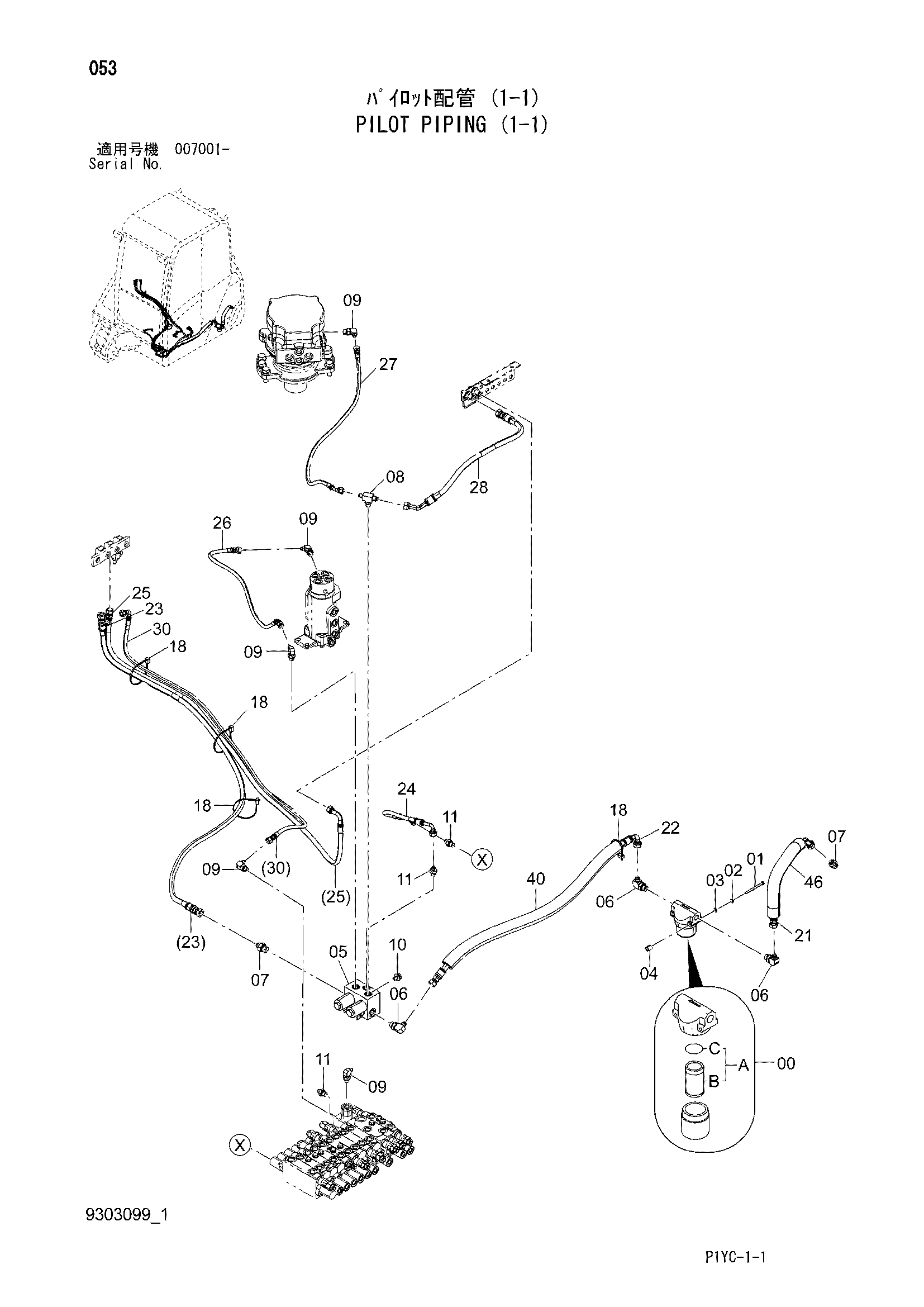

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900675 | Болт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 05 | 4607613 | Электромагнитный клапан | 1 |
| 06 | A852333 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4226388 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852122 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4055312 | Ленточный зажим | 4 |
| 21 | 4705050 | Шланг | 1 |
| 22 | 4705051 | Шланг (PS) | 1 |
| 23 | 4705052 | Шланг (D3) | 1 |
| 24 | 4705053 | Шланг | 1 |
| 25 | 4705054 | Пластиковый шланг (T, 12) | 1 |
| 26 | 4705055 | Пластиковый шланг (VV) | 1 |
| 27 | 4705056 | Пластиковый шланг (PG) | 1 |
| 28 | 4705057 | Шланг (11, PM) | 1 |
| 30 | 4705059 | Пластиковый шланг (DR) | 1 |
| 40 | 4709345 | Трубка | 1 |
| 46 | 4621216 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
