Радиатор — HITACHI ZX27-3

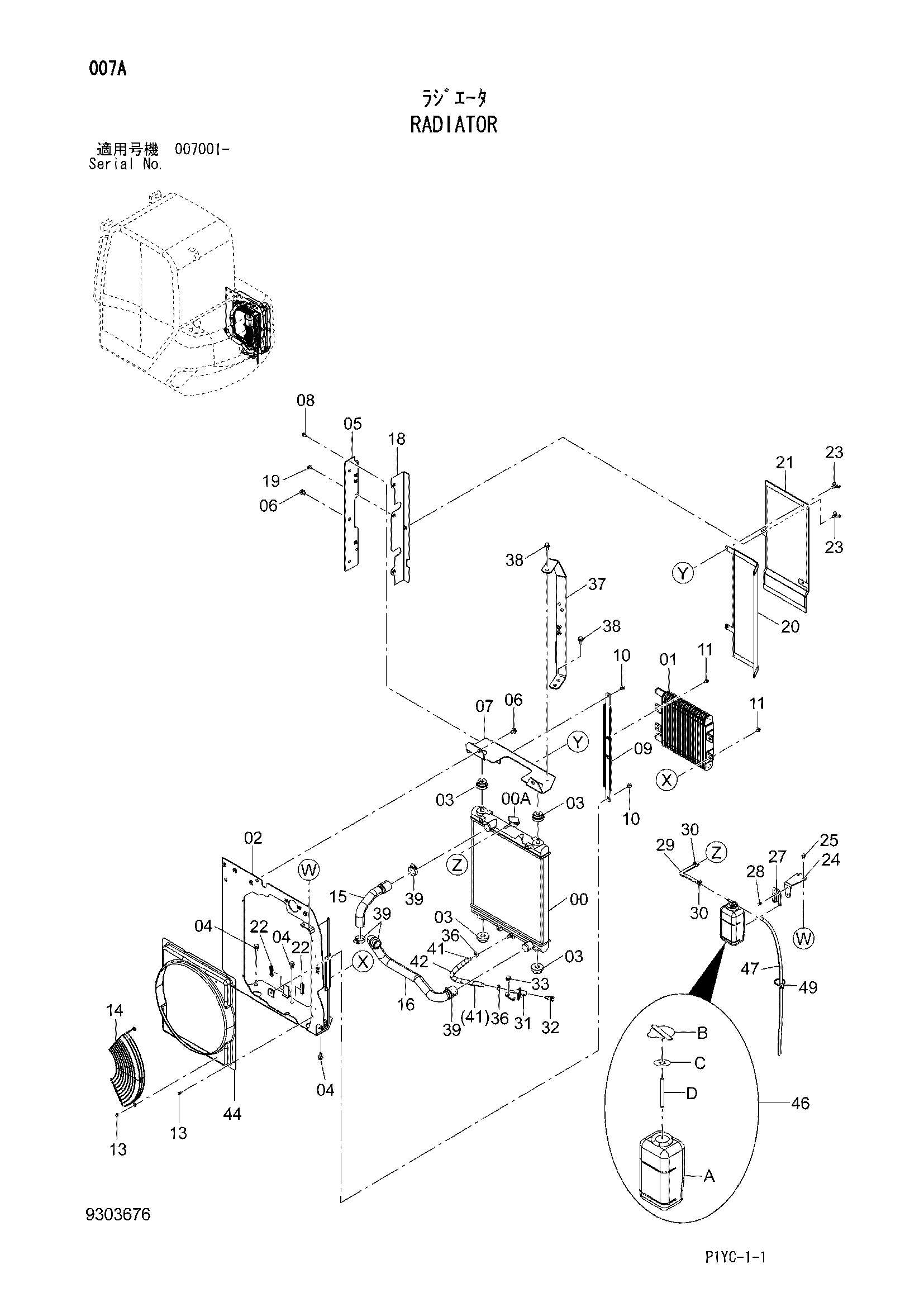

Заводская схема «Радиатор» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700747 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 01 | 4373411 | Масляный радиатор | 1 |
| 02 | 5012501 | Кронштейн | 1 |
| 03 | 4402635 | Резиновая подушка | 4 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8117947 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 5 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 8117946 | Кронштейн | 1 |
| 08 | J260816 | Болт с шайбой | 1 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 9771102 | Кронштейн | 1 |
| 10 | J260814 | Болт с шайбой | 2 |
| 10A | J900814 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | J260816 | Болт с шайбой | 4 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | J260612 | Болт с шайбой | 6 |
| 13A | J900612 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | 7056980 | Защита вентилятор | 1 |
| 15 | 3116345 | Водяной шланг | 1 |
| 16 | 3116346 | Водяной шланг | 1 |
| 18 | 8117948 | Кронштейн | 1 |
| 19 | J260816 | Болт с шайбой | 3 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 8117991 | Сетка | 1 |
| 21 | 8117990 | Сетка | 1 |
| 22 | 4399148 | Амортизатор | 2 |
| 23 | M360816 | Болт винг | 3 |
| 24 | 9771090 | Кронштейн | 1 |
| 25 | J260816 | Болт с шайбой | 2 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | 4367147 | Пластина | 1 |
| 28 | J260614 | Болт с шайбой | 2 |
| 28A | J900614 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 29 | 4443682 | Водяной шланг | 1 |
| 30 | 4339258 | Хомут шланга | 2 |
| 31 | 4401686 | Кран | 1 |
| 32 | 4401687 | Кран | 1 |
| 33 | J271020 | Болт с шайбой | 2 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 4339258 | Хомут шланга | 2 |
| 37 | 8118031 | Кронштейн | 1 |
| 38 | J271025 | Болт с шайбой | 3 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4623907 | Хомут шланга | 4 |
| 41 | 4417611 | Водяной шланг | 1 |
| 42 | 4400458 | Трубка | 1 |
| 44 | 6027680 | Кожух | 1 |
| 46 | 4680433 | Бак воды | 1 |
| 46A | 4397682 | Бак воды | 1 |
| 46B | 4688252 | Колпачок | 1 |
| 46C | 4398054 | Манжета | 1 |
| 46D | 4398055 | Резиновый шланг | 1 |
| 47 | 4690118 | Водяной шланг | 1 |
| 49 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
