Трубопроводы масляного радиатора (2) — HITACHI ZX27-3

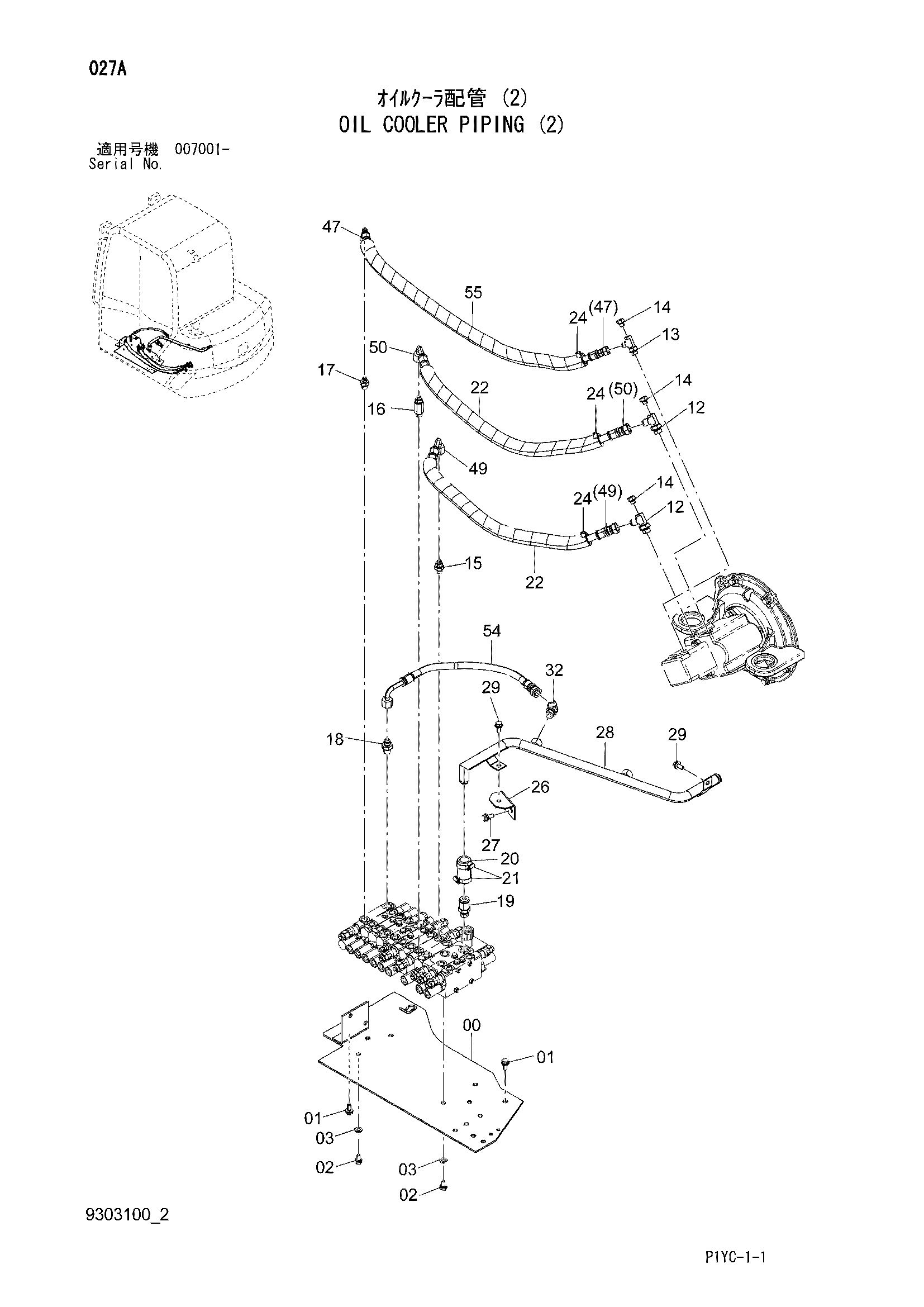

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8117809 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4623691 | Болт с шайбой | 4 |
| 03 | J222010 | Шайба | 4 |
| 12 | 4622877 | Тройник | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4633820 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A885002 | Пробка | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852134 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4276966 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4682011 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4682454 | Резиновый шланг | 1 |
| 21 | 4623907 | Хомут шланга | 2 |
| 22 | 4663290 | Трубка | 2 |
| 24 | 4055311 | Ленточный зажим | 3 |
| 26 | 9771034 | Кронштейн | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 8117754 | Трубка | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | A852244 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4702052 | Шланг (P3) | 1 |
| 49 | 4704993 | Шланг (P1) | 1 |
| 50 | 4704994 | Шланг (P2) | 1 |
| 54 | 4649683 | Шланг (T3) | 1 |
| 55 | 4709346 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
