Кабина (1) — HITACHI ZX27-3

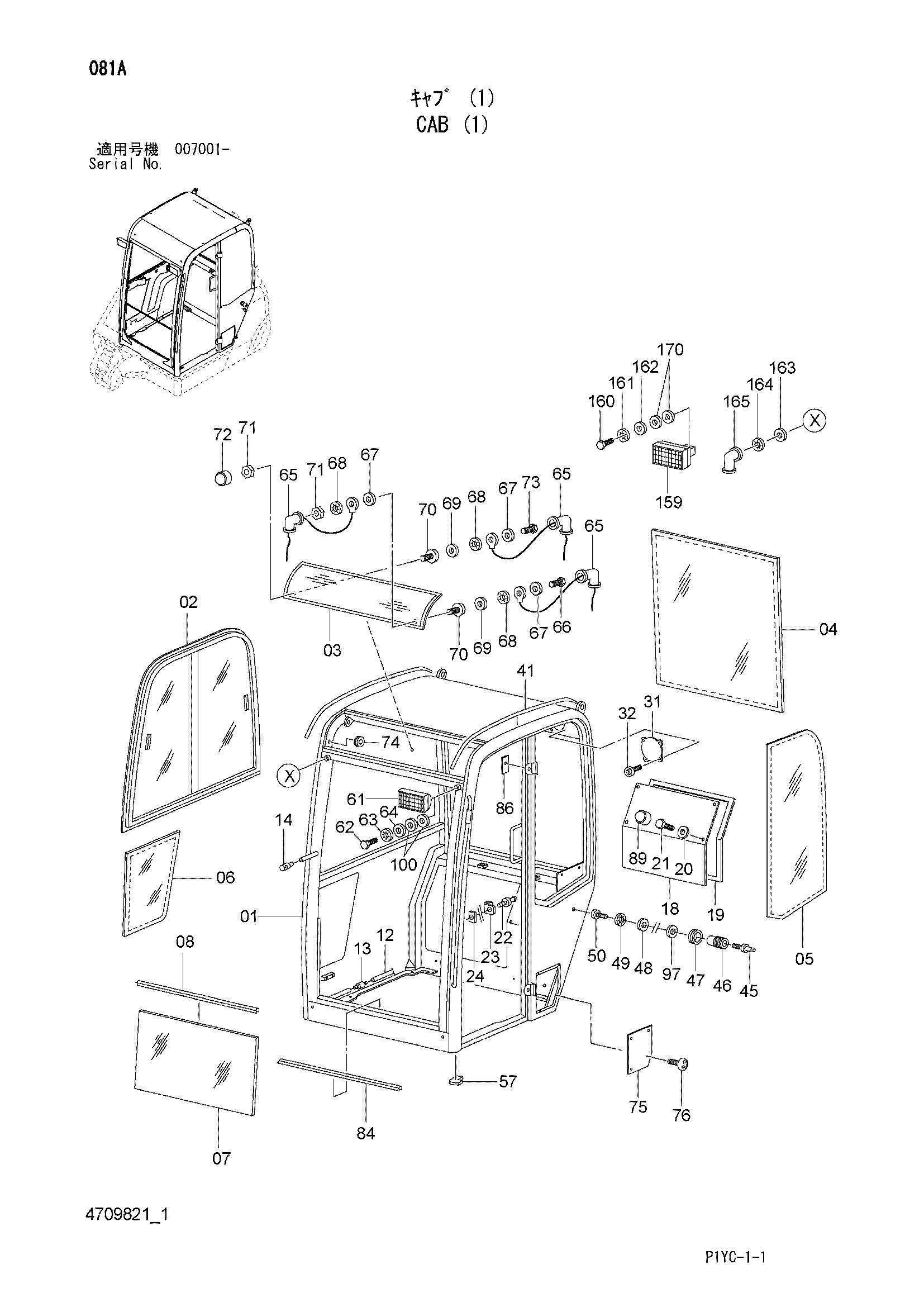

Заводская схема «Кабина (1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4621423 | Рамка окна | 1 |
| 03 | 4607140 | Пластина | 1 |
| 04 | 4607141 | Стекло | 1 |
| 05 | 4621424 | Стекло | 1 |
| 06 | 4621425 | Стекло | 1 |
| 07 | 4607144 | Стекло | 1 |
| 08 | 4607145 | Уплотнение | 1 |
| 12 | 4607149 | Трубка | 1 |
| 13 | 4607150 | Клапан | 1 |
| 14 | 4607151 | Форсунка | 1 |
| 18 | 4711899 | Пластина | 1 |
| 19 | 4621429 | Уплотнение | 1 |
| 20 | 4607156 | Шайба | 4 |
| 21 | 4607157 | Винт | 4 |
| 22 | 4607158 | Ответная планка | 1 |
| 23 | 4607159 | Крышка | 1 |
| 24 | 4607160 | Седло винта | 1 |
| 31 | 4607167 | Пластина | 2 |
| 32 | 4607168 | Винт | 8 |
| 41 | 4621442 | Уплотнение | 2 |
| 45 | 4621443 | Ответная планка | 1 |
| 46 | 4607182 | Крышка | 1 |
| 47 | 4607183 | Проставка | 1 |
| 48 | 4607184 | Шайба | 1 |
| 49 | 4609764 | Шайба | 1 |
| 50 | 4621445 | Винт | 1 |
| 57 | 4607193 | Пробка | 2 |
| 61 | 4607195 | Фонарь | 1 |
| 62 | 4607196 | Винт | 1 |
| 63 | 4607197 | Шайба | 1 |
| 64 | 4607198 | Шайба | 1 |
| 65 | 4607199 | Защитный чехол | 3 |
| 66 | 4607200 | Винт | 1 |
| 67 | 4607201 | Шайба | 3 |
| 68 | 4607202 | Шайба | 3 |
| 69 | 4607153 | Шайба | 2 |
| 70 | 4607203 | Гайка | 2 |
| 71 | 4607204 | Гайка | 2 |
| 72 | 4607205 | Колпачок | 1 |
| 73 | 4607200 | Винт | 1 |
| 74 | 4621446 | Резиновая втулка | 6 |
| 75 | 4621447 | Крышка | 1 |
| 76 | 4607154 | Винт | 4 |
| 84 | 4607239 | Уплотнение | 1 |
| 86 | 4607305 | Пластина | 1 |
| 89 | 4607205 | Колпачок | 4 |
| 97 | 4621460 | Проставка | 1 |
| 100 | 4711949 | Шайба | 2 |
| 159 | 4607195 | Фонарь | 1 |
| 160 | 4607196 | Винт | 1 |
| 161 | 4607197 | Шайба | 1 |
| 162 | 4607198 | Шайба | 1 |
| 163 | 4607201 | Шайба | 1 |
| 164 | 4607202 | Шайба | 1 |
| 165 | 4607199 | Защитный чехол | 1 |
| 170 | 4711949 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
